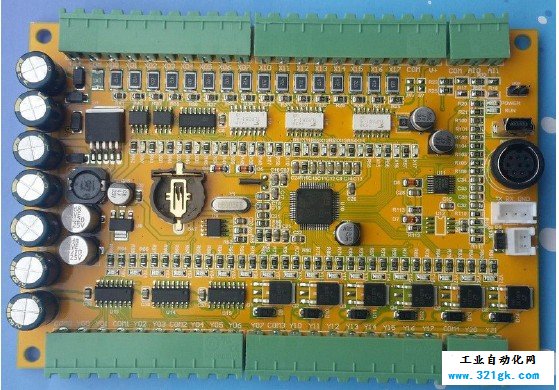

誉达YD3u-34MT-2AI-DC24单板式PLC

时间:2015-12-02 12:58来源:誉达电子作者:原创点击: 次

单机最多能控制12个步进或伺服，多条定位指令。超高速，3000步1MS，运行速度是FX2N，S-200的N倍。可用三菱GX Developer或gx works2编程。

输入电源
DC24 直流 24V

程序步数
8000 步；黑色 8 芯通信口为 FX3u 协议 38400,7，E，1；硬件接口与台达下载口一样。白色 232 通信口与 485 口共用一个串口，同一时间只能用一通道。通信协议通过设定 D8120 来实现，可选 FX3u、Modbus Rtu 从机、RS 指令）。1个 USB 口高速下载,高速在线监视。

输入点 X 元件
X0-X17，DC24 输入，低电平有效。其中 X0-5 为高速计数输入口（60KHZ）。

输出点 Y 元件
Y0-Y21 为晶体管输出 DC24V。Y0-7 为高速输出口（最高 100K）。PWM 周期为0-32767US。高速口电流最大 0.2A。Y10-Y15 电流为 0.5A。Y16-Y21 为 0.2A。外部负载公共端接+24，另一端接到 PLC 输出口 Y。

模拟量输入
2 路模拟量输入，12 位精度，输入电压：0-10V、0-20MA；读模拟量用 RD3A 指令。
