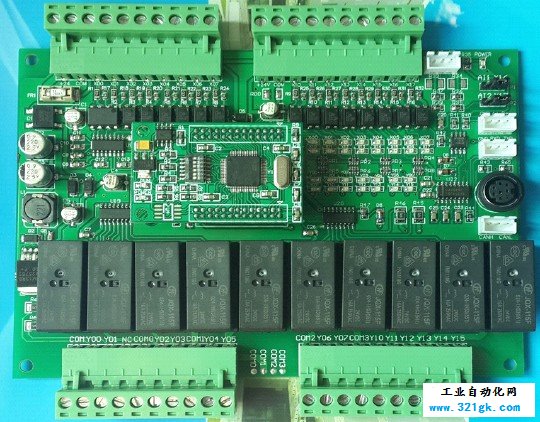

誉达YD3u-30MRT-2AD单板式大电流PLC

时间:2015-12-02 13:06来源:誉达电子作者:原创点击: 次

单机最多能控制12个步进或伺服，多条定位指令。超高速，3000步1MS，运行速度是FX2N，S-200的N倍。可用三菱GX Developer或gx works2编程。

输入电源
DC24V
程序步数
程序容量8000 步，可在线监视。3 个通信口：2 个RS232（8 芯通信口为FX3u协议，改变拨码开关5,6 的状态可改变该通信口波特率；白色通信座(RS232,RS485)通信协议可通过修改D8120 来改变，可设为FX3u、MODBUS RTU、RS 指令），RS485 与白色通信口RS232 共用一个串口，同时只能用一个，该通信口可用IVRD,IVWR 指令与变频器通信。1 个CAN 总线用于主机间自动通信。
输入点X 元件
X0-X15，DC24 输入，低电平有效。其中X0-5 为高速计数输入口。X0-1 为100K，X2-5 为5K。
输出点Y 元件
Y0-Y15，Y0，Y1，Y14，Y15 为晶体管输出，其中Y0,Y1 为高速输出口（100K）,Y2-13为继电器输出，继电器可插拔，电流最大8A。
模拟量输入
2 路模拟量输入，12 位精度，输入电压：0-10
