誉达PLC放大板继电器模组　输入信号NPN/PNP兼容

自动化网-工控人家园www.321gk.com！联系我们电工技术 PLC技术电子技术单片机电气配电变频驱动人机界面电子元气件电工基础

当前位置: 主页 > 工控品牌 > 誉达YUDA >

时间:2018-10-27 14:32来源:未知作者:admin 点击: 次

输入可接正极或负极，西门子三菱都可以配套。

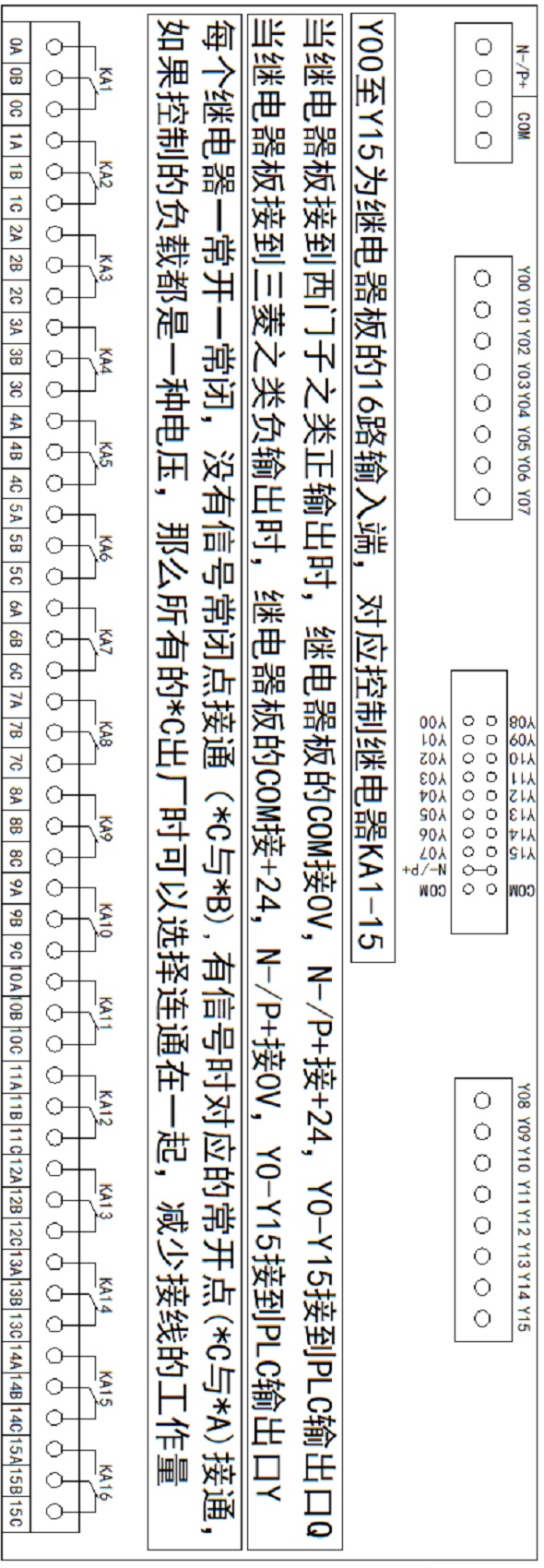

Y00至Y15为继电器板的16路输入端，对应控制继电器KA1-15,

当继电器板接到西门子之类正输出时，继电器板的COM接0V，N-/P+接+24，Y0-Y15接到PLC输出口Q当继电器板接到三菱之类负输出时，继电器板的COM接+24，N-/P+接0V，Y0-Y15接到PLC输出口Y。

每个继电器一常开一常闭，没有信号常闭点接通(*C与*B)，有信号时对应的常开点(*C与*A)接通，如果控制的负载都是一种电压，那么所有的*C出厂时可以选择连通在一起，减少接线的工作量。

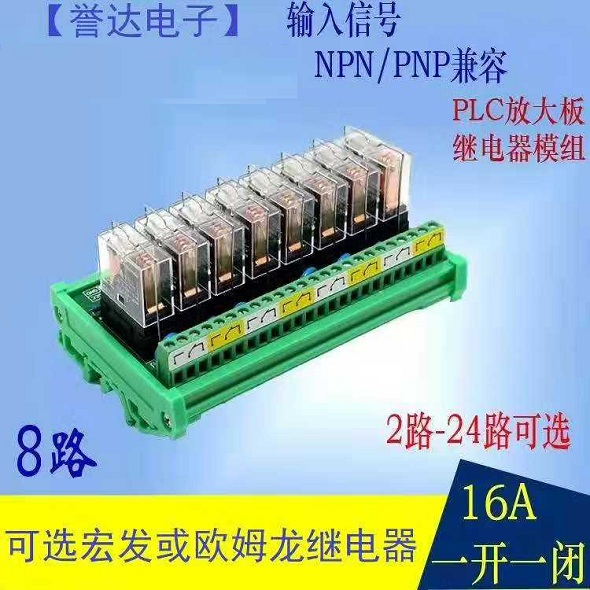

型号：YD-PLC08

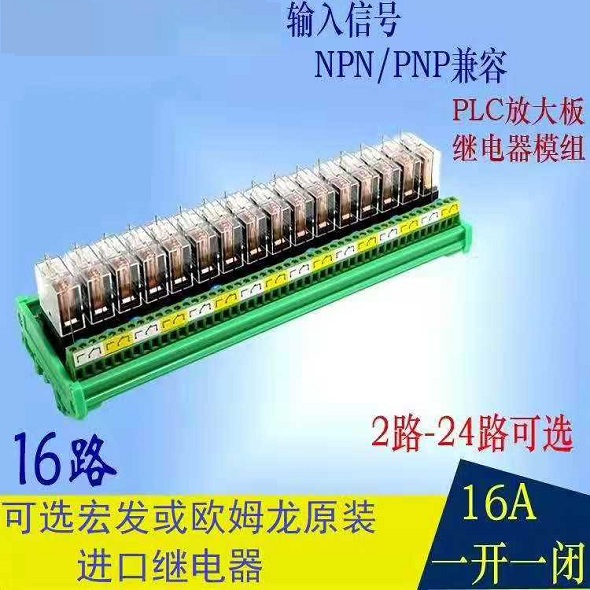

型号：YD-PLC16
