誉达PLC通过U盘下载程序到PLC里运行!通过U盘更新程序

时间:2019-03-14 19:41来源:未知 作者:admin 点击:
YUKEHUA PLC通过U盘更新程序

1、安装多功能控制平台,集成远程控制、在线升级、U盘文件生成等功能。软件下载地址

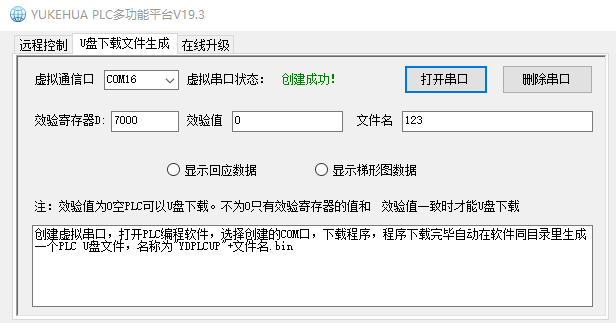

2、打开软件,界面如下:

点击“U盘下载文件生成”,点击“打开串口”

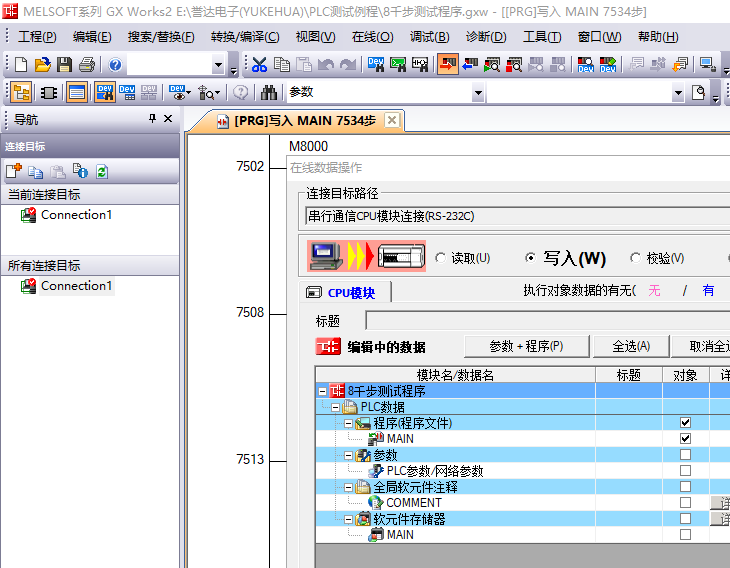

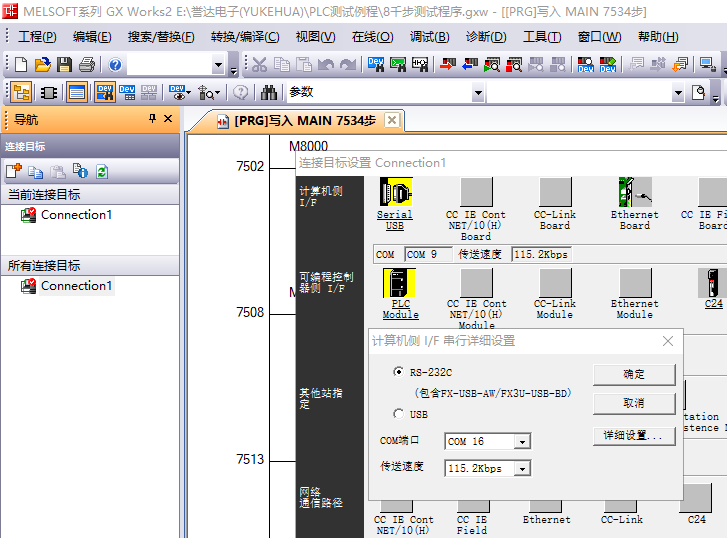

3、打开PLC编程软件,在编程软件里选择对应的COM口

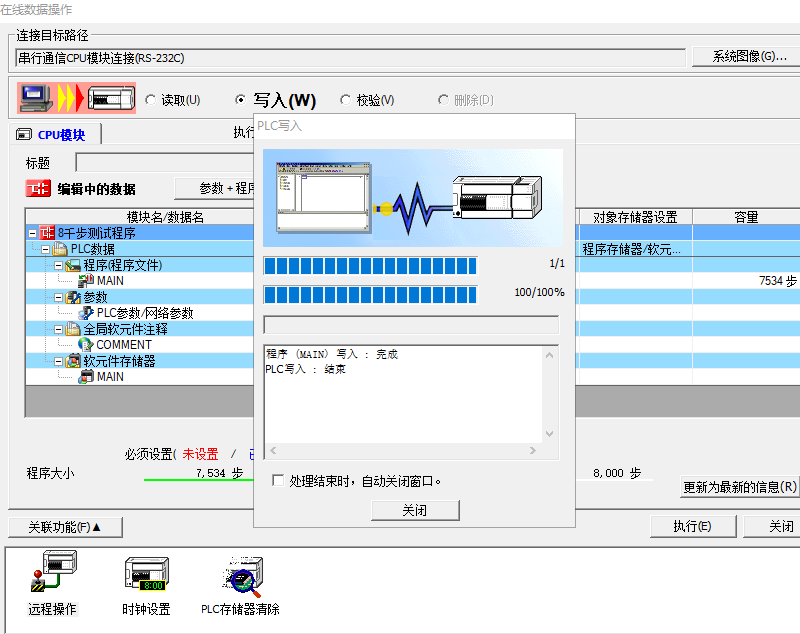

4、开始下载程序

5、下载完毕,关闭编程软件

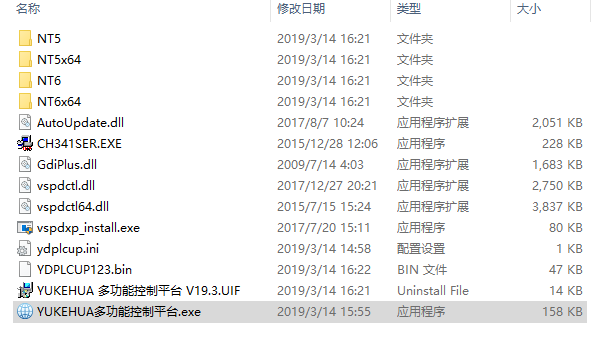

6、下载完毕后会在多功能控制平台运行目录下找到生成的U盘文件,后缀为.bin

把该文件复制到U盘根目录。

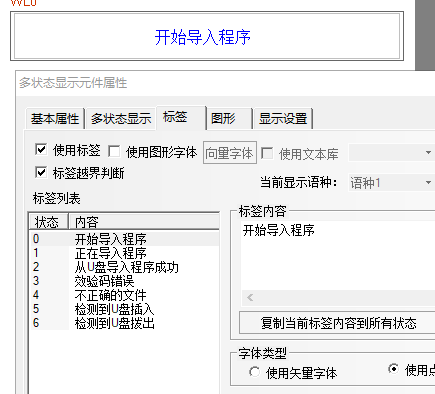

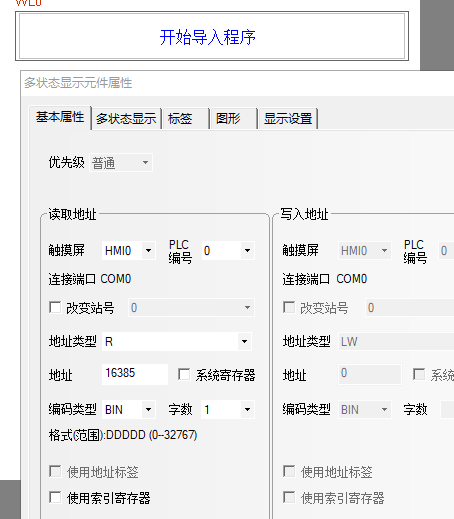

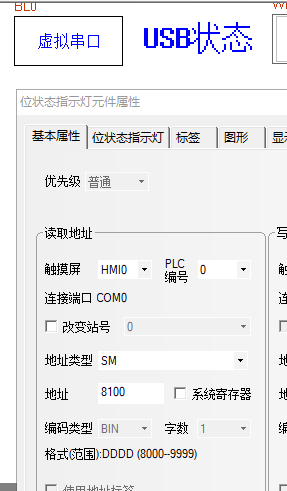

7、在触摸屏里做个PLC USB口功能切换开关,M8100置位,U盘模式。M8100复位,USB口

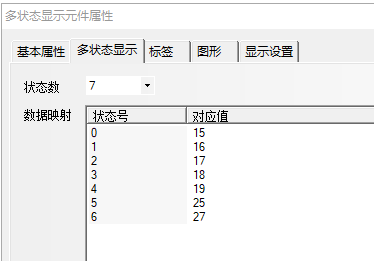

为虚拟串口,用于下载程序或监控。做个多状态显示,寄存器R16385指示U盘状态,值为

25时检测到U盘插入,为27时U盘拨出,为17时程序从U盘导入到PLC成功,值为18时效验值

错误,值为19时文件格式错误。当插入的U盘根目录有含"YDPLCUP"文件时,自动把该文件

复制到PLC里,复制完成后R16385的值为17。

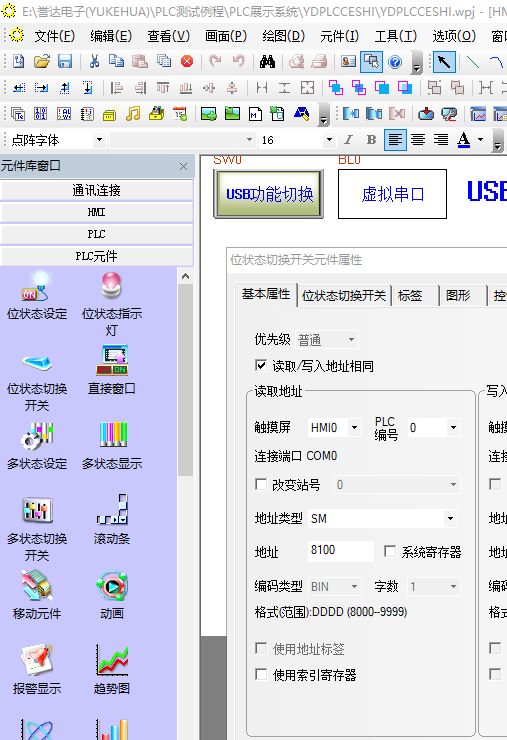

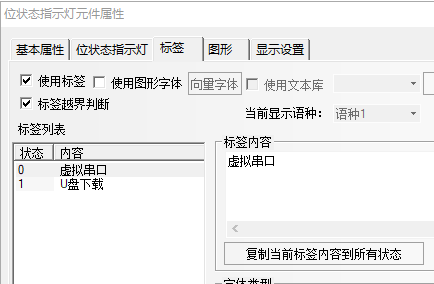

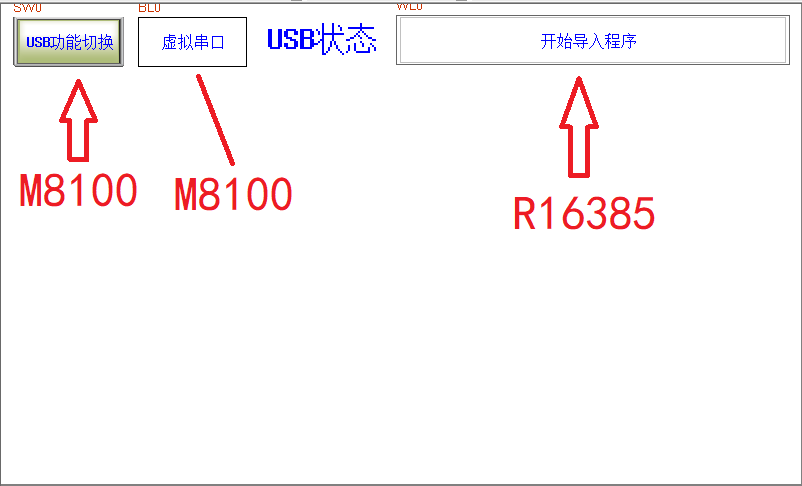

8、下面用步科屏做的简易控制界面

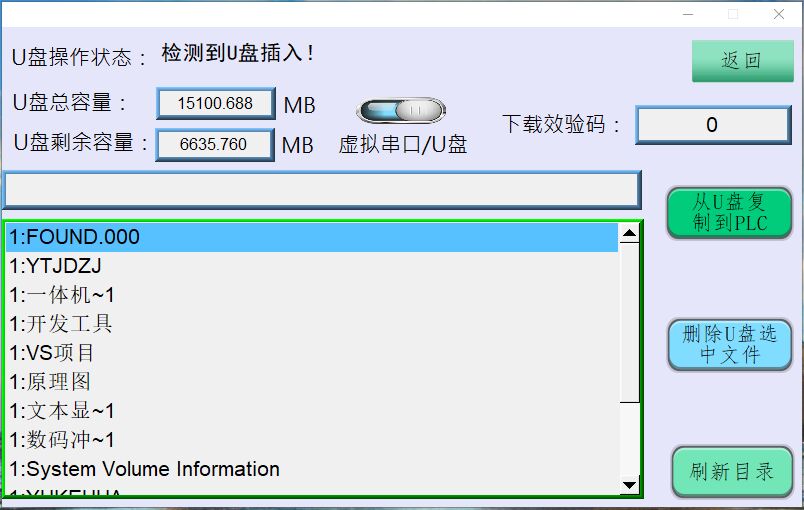

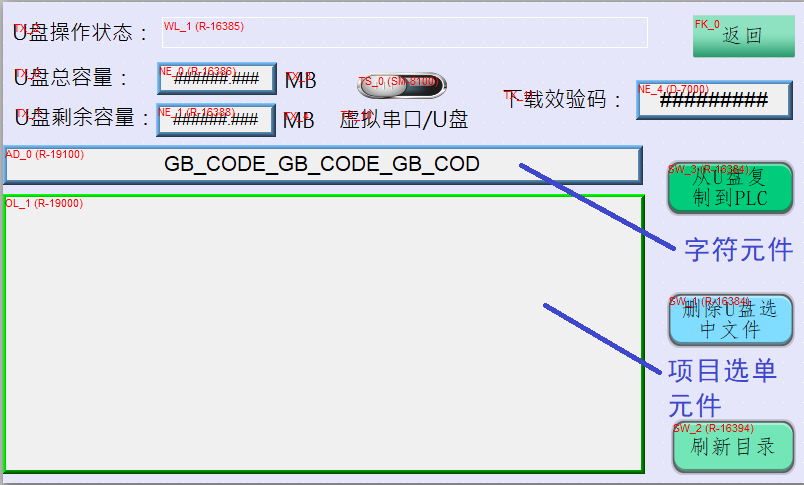

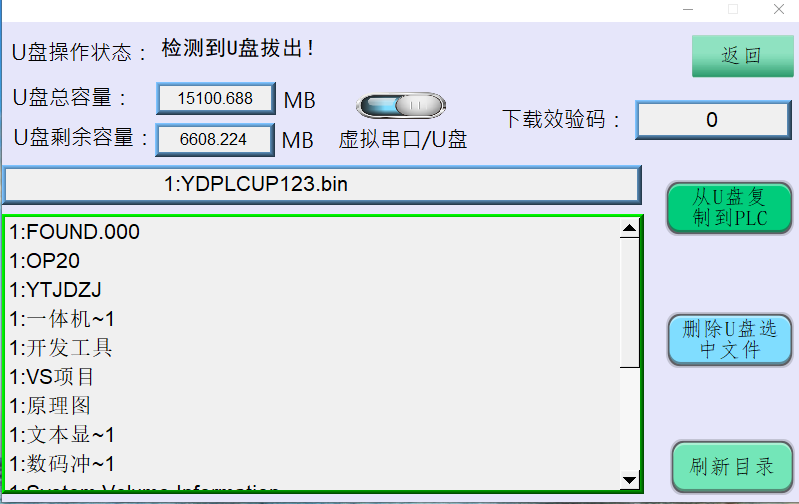

9、下面用威纶屏做的U盘控制界面

其中R16386为U盘总容量,R16388为U盘剩余容量。R16400显示U盘目录文件,每个文件名占用16个R。

R19100用于显示选中的文件。R19000为项目选单选中的文件序号。

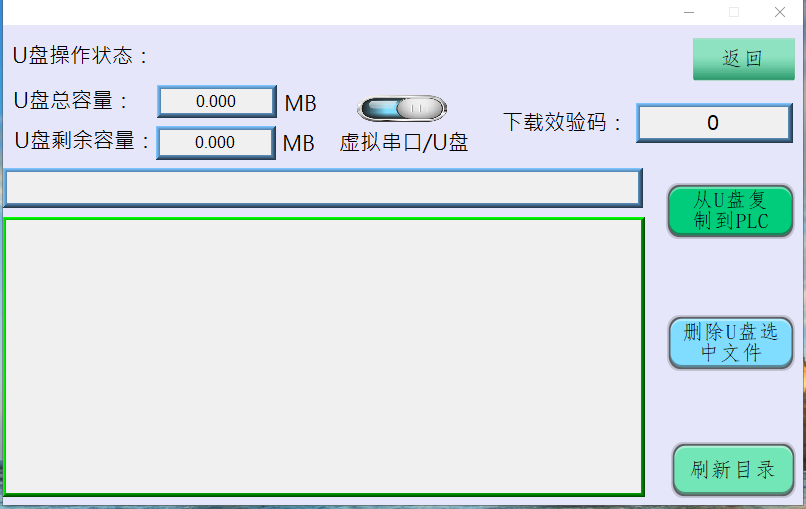

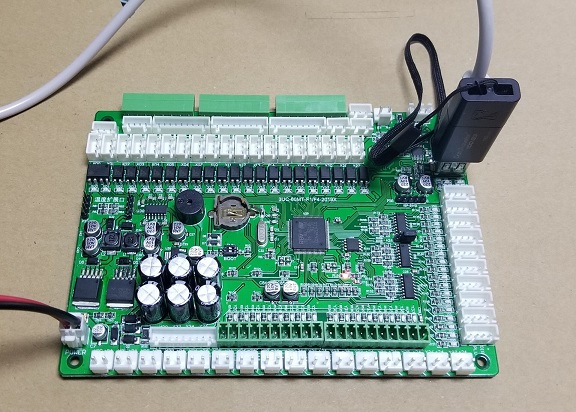

下面我们来实际操作一下,用威纶屏监控一下PLC操作U盘:

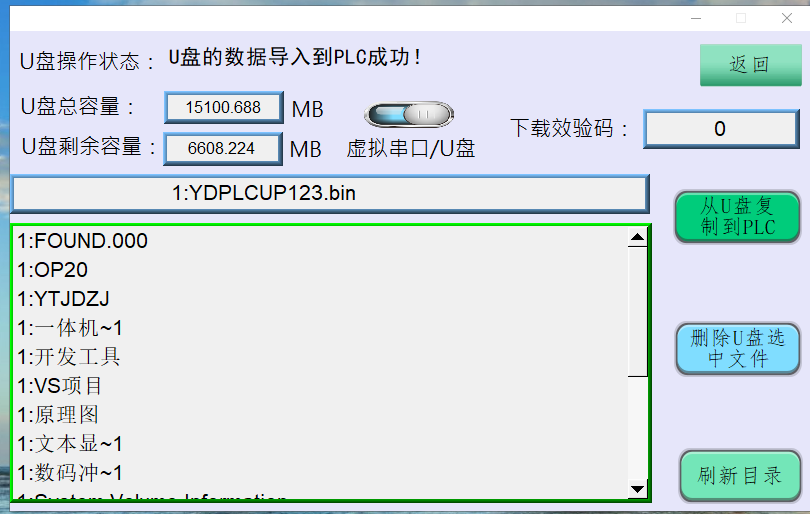

由于U盘根目录里有存在“YDPLCUP”文件名的文件,所以自动复制到PLC里。

显示成功后,拨出U盘,PLC重新上电,就可以运行新程序了。
