三菱plc起保停电路梯形图编程方法

时间:2015-12-12 20:14来源:未知 作者:admin 点击: 次

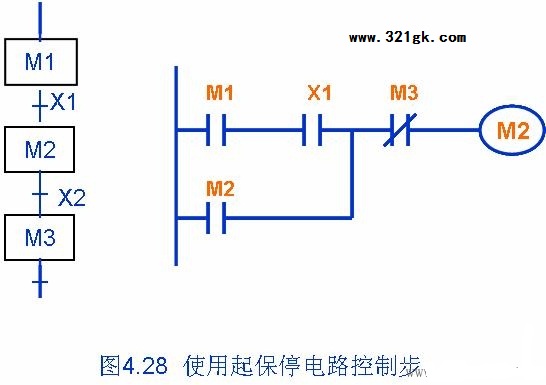

plc起保停电路梯形图编程方法
案例：

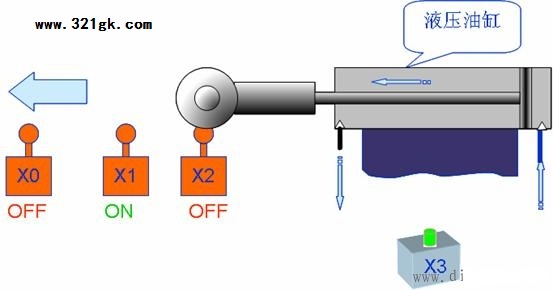

液压进给装置运动控制：

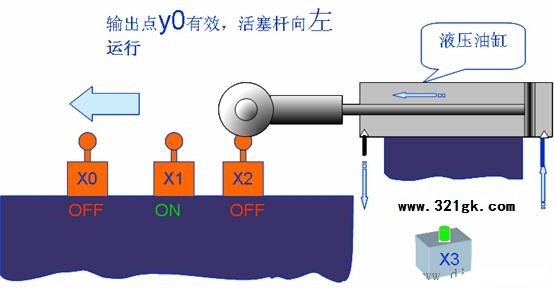

左行示意：

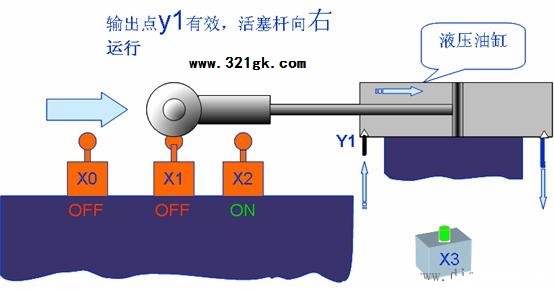

右行示意：

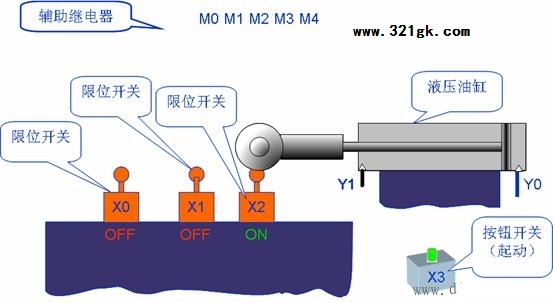

控制开关 （转换条件）：

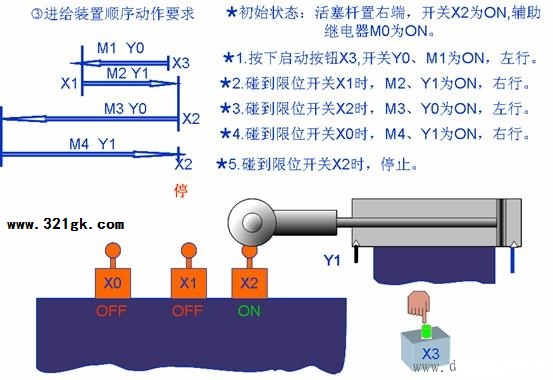

动作要求：

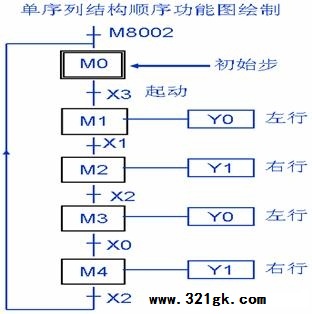

顺序功能图绘制：

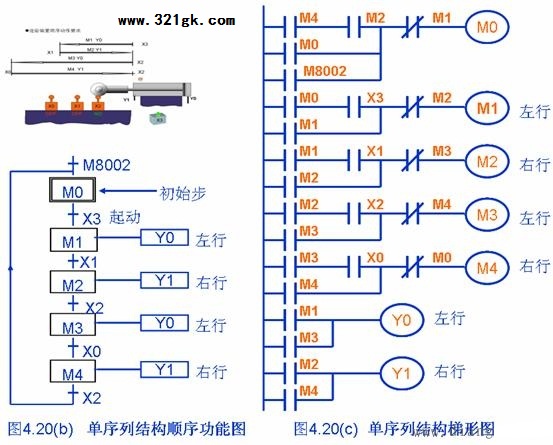

梯形图绘制：
