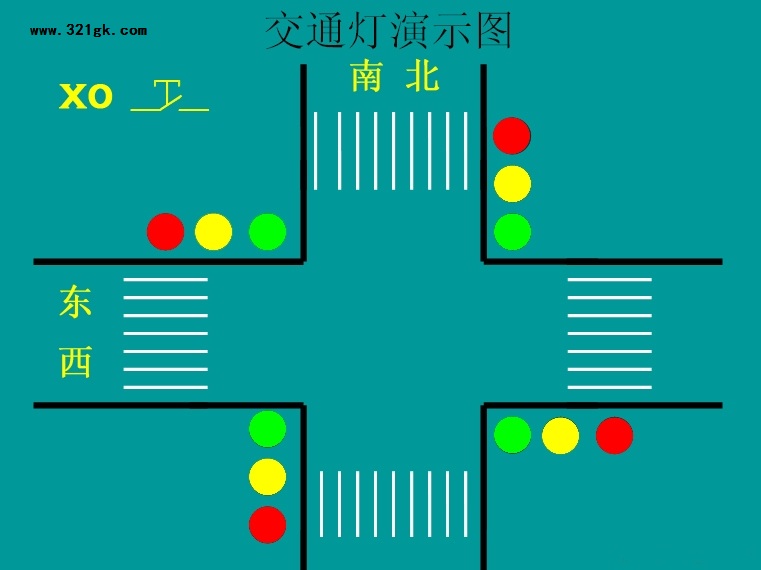

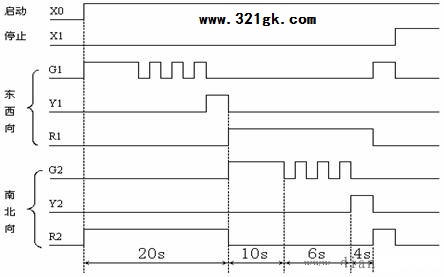

1、十字路口双向交通灯自动控制系统动作要求如时序图所示。

2、思考问题
1．该控制系统是否属于顺序控制？是哪种结构？
1．该控制系统工作步如何划分？共有多少工作步？
2．输入/输出信号有那些？

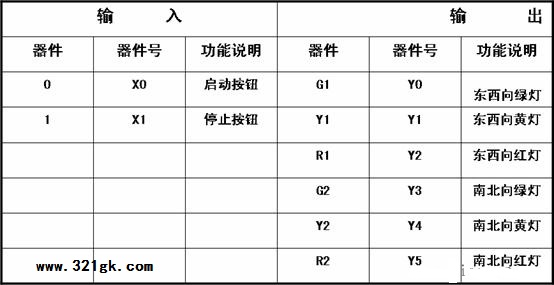

3、信号分配

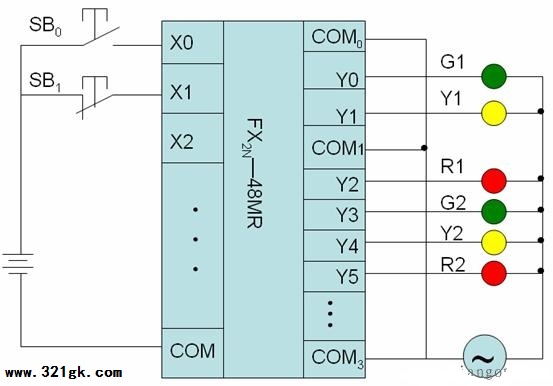

4、硬件设计

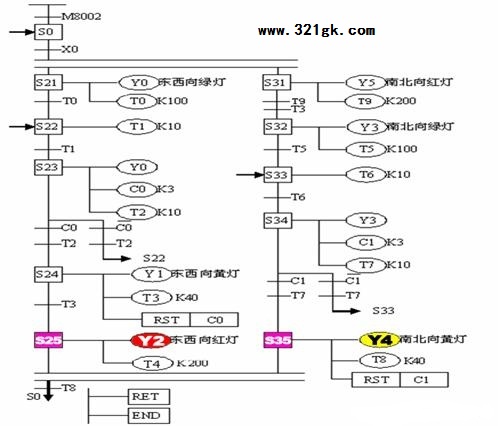

5、功能图的绘制

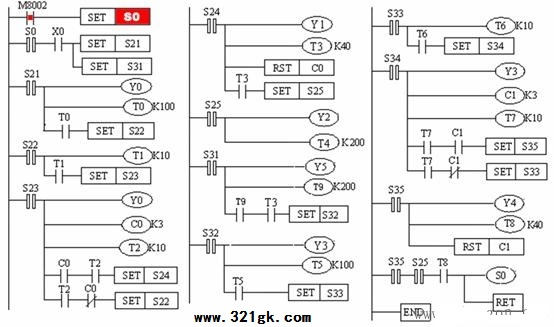

6、梯形图程序

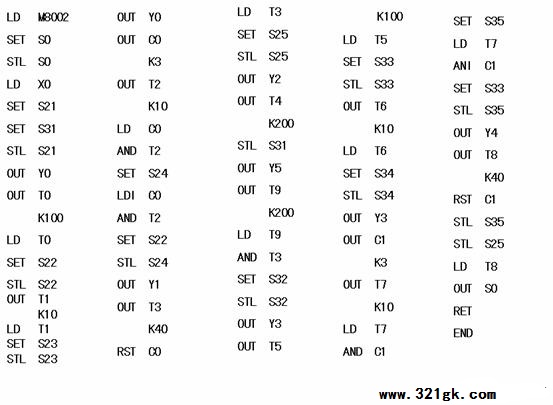

7、指令程序
(责任编辑：admin) |
三菱plc交通信号灯控制系统设计编程实例
时间:2015-12-12 21:19来源:未知 作者:admin 点击:
次
plc交通信号灯控制系统设计编程实例
