三菱plc程序异常的判断方式三菱plc输入接线图

1、plc的POWER灯不亮?
三菱plc主机与扩展正面均有一个"POWER"之LED指示灯，当主机通上电源时，LED之绿色灯亮。若主机通上电源后，此指示灯不亮，此时，请将"24＋"端子之配线拔出，若指示灯正常亮起，表示PLC的DC负载过大，此种情况下，请不要使用PLC"24＋"端子之DC电源，请另行准备DC24V电源供应器。
若将"24＋"端子的配线拔出后，指示灯仍然不亮，有可能内部保险丝己经烧断。
2、POWER灯呈闪烁状态?
假若POWER灯呈闪烁状态，很有可能是"24＋"端子与"COM"端子短路，请将"24＋"端子的配线拔出，若是指示灯回复正常，那请检查您的线路。若指示灯依然闪烁，那很可能内的POWER板己经故障.
3、"PROGE"LED灯闪烁
一般来说，当此红色LED灯闪时，大部份是程序回路不合理的情况较多，另一原因亦有可能是参数设定出错，或者是外来之噪声干扰导致程序内容产生变化。若您是使用手持编程器(FX-20P-E)建议您检查D8004，再依D8004的内容检查D8060～D8069，从D8060～D8069中可得到一个数据，此为错误代码。
4."CPUE"LED灯亮
当"CPUE"LED灯亮时，有可能是以下几种原因所造成：
（1）.PLC内部有导电性的粉尘侵入
（2）.PLC的扫瞄时超过100ms以上(检查D8012即可知道最长执行时间)
（3）.PLC附近有噪声干扰
若排除上述的问题，而"CPUE"LED灯仍然亮着的话，此部PLC可能真的故障了，建议您将它送修.

三菱plc输入接线图

各类plc的输入电路大致相同，通常有三种类型。一种是直流12～24V输入，二种是交流100～120V、200～240V输入，三种是交直流输入。外界输入器件可以是无源触点或是有源的传感器输入。外部器件都要通过PLC端子与PLC连接形成闭合有源回路，必须提供电源。
1、无源开关的接线
FX2N系列PLC只有直流输入，且在PLC内部，将输入端与内部24V电源正极相连、COM端与负极连接，参见下图

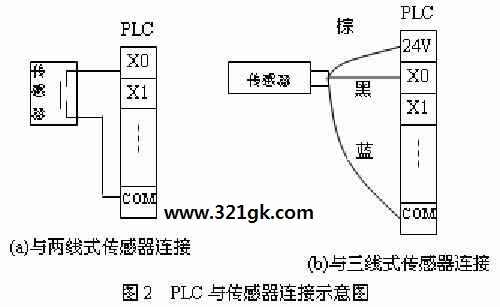

2、接近开关的接线
接近开关指本身需要电源驱动，输出有一定电压或电流的开关量传感器。根据其信号线可以分成三大类：两线式、三线式、四线式。其中四线式有可能是同时提供一个动合触点和一个动断触点，实际中只用其中之一；或者是第四根线为传感器校验线，校验线不会与PLC输入端连接的。两线式为一信号线与电源线。三线式分别为电源正、负极和信号线。不同作用的导线用不同颜色表示，这种颜色的定义有不同的定义方法，下图传感器为NPN型，是常用的形式。（对于PNP型传感器与PLC连接，要参考相应的资料。）

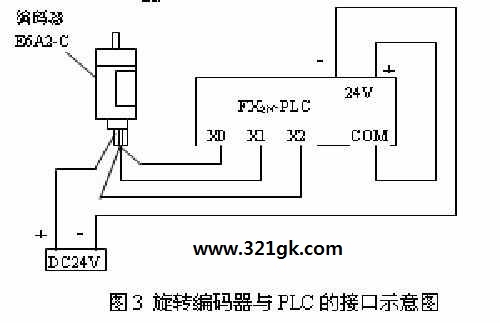

3、旋转编码器的接线
旋转编码器可以提供高速脉冲信号，不同型号的编码器输出的频率、相数也不一样。有的编码器输出A、B、C三相脉冲，有的只有两相脉冲，有的只有一相脉冲（如A相），频率有100 Hz、200Hz、1k Hz、 2k Hz 等。当频率比较低时，PLC可以响应；频率高时，PLC就不能响应。下图为FX2N型PLC与OMRON的E6A2-C系列旋转编码器的接口示意图。
