现在三菱plc的编程软件(GX Developer,GX Works)基本自带模拟功能，而且操作简单，可以实现与PLC同等功能，包括软元件和缓冲储存器。现在简答介绍下三菱plc编程软件如何实现模拟：首先新

现在三菱plc的编程软件(GX Developer,GX Works)基本自带模拟功能，而且操作简单，可以实现与PLC同等功能，包括软元件和缓冲储存器。现在简答介绍下三菱plc编程软件如何实现模拟：

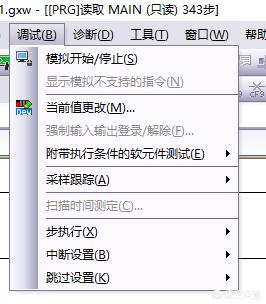

首先新建一个梯形图，新建完成后编译转换，点击调试工具栏中的模拟开始/停止进入GX Simulation

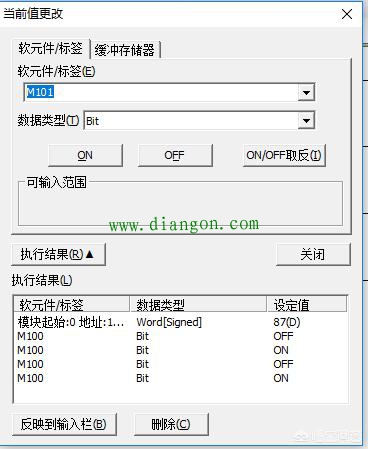

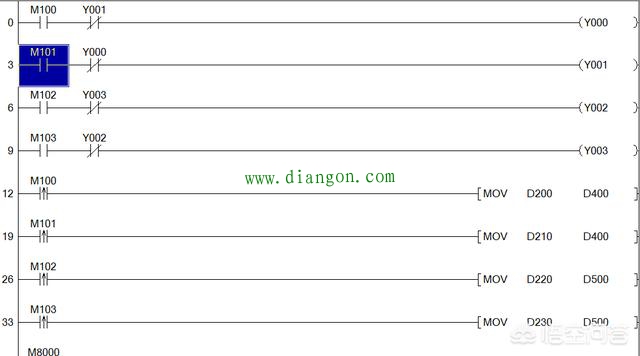

此时我们看到梯形图进入到监控模式，就可以对程序进行调试，右键调试，修改当前值：

包括对软元件的控制和缓冲存储器数据的设置，方便我们模拟真实的输出输出情况，如果需要更真实的仿真环境，点击：

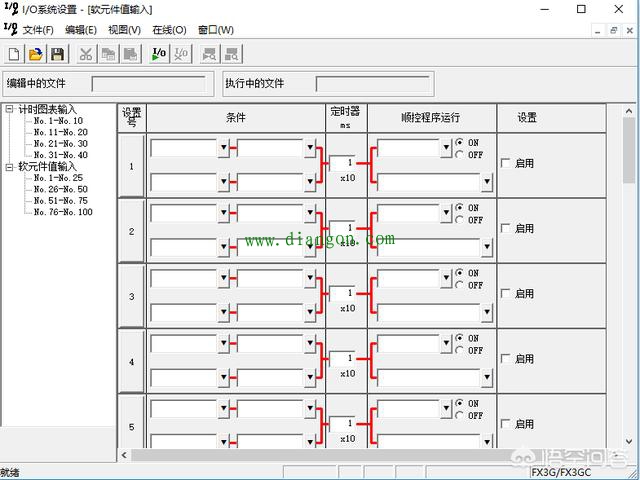

中的工具栏的IO系统设置：

这样看起来模拟环境基本与真实PLC的功能差不多，对于没有PLC的同学可以练习程序的调试。
