1．三相异步电动机的转子铁心：

作用：作为电机磁路的一部分以及在铁心槽内放置转子绕组。

构造：所用材料与定子一样，由0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。通常用定子铁心冲落后的硅钢片内圆来冲制转子铁心。一般小型异步电动机的转子铁心直接压装在转轴上，大、中型异步电动机（转子直径在300~400毫米以上）的转子铁心则借助与转子支架压在转轴上。

2．三相异步电动机的转子绕组

作用：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。

构造：分为鼠笼式转子和绕线式转子。

（1）鼠笼式转子：转子绕组由插入转子槽中的多根导条和两个环行的端环组成。若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。小型笼型电动机采用铸铝转子绕组，对于100KW以上的电动机采用铜条和铜端环焊接而成。

（2）绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集流环上，再通过电刷与外电路联接。

特点：结构较复杂，故绕线式电动机的应用不如鼠笼式电动机广泛。但通过集流环和电刷在转子绕组回路中串入附加电阻等元件，用以改善异步电动机的起、制动性能及调速性能，故在要求一定范围内进行平滑调速的设备，如吊车、电梯、空气压缩机等上面采用。

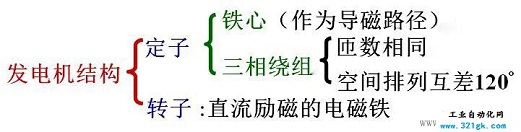

三相发电机结构图

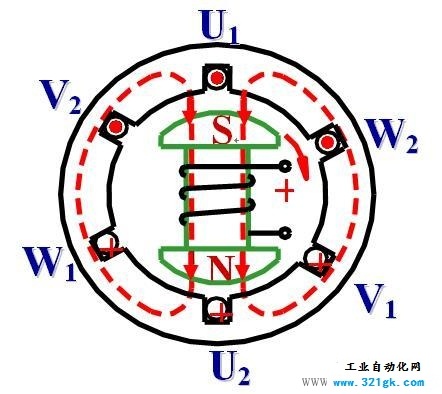

内部剖面图

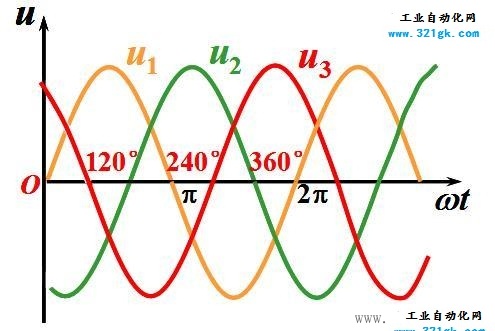

产生的三相波形图
