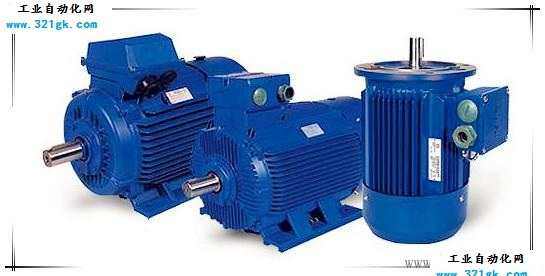

三相异步电动机定子铁心和定子绕组基本原理

作用：电机磁路的一部分，并在其上放置定子绕组。

构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。

定子铁心槽型有以下几种：

半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。一般用于小型低压电机中。

半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。

开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电机中。

定子绕组

作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。

构造：由三个在空间互隔120°电角度、队称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。

定子绕组的主要绝缘项目有以下三种：（保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身间的可靠绝缘）。

（1）对地绝缘：定子绕组整体与定子铁心间的绝缘。

（2）相间绝缘：各相定子绕组间的绝缘。

（3）匝间绝缘：每相定子绕组各线匝间的绝缘。
