三相电机的三相绕组串接就是星形接法，并联接法就是三角形接法。



单相电机的主绕组和副绕组加电容是并联接法，调接法可实现逆顺转。



本文介绍电动机的星三角（Y－△）启动方式。所谓Y－△启动，是指启动时电动机绕组接成星形，启动结束进人运行状态后，电动机绕组接成三角形。



在启动时，电机定子绕组因是星形接法，所以每相绕组所受的电压降低到运行电压的1／2（约57.7%），启动电流为直接启动时的1／3，启动转矩也同时减小到直接启动的1／3。所以这种启动方式只能工作在空载或轻载启动的场合。例如，轴流风机启动时应将出风阀门打开，离心水泵应将出水阀门关闭，使设备处于轻载状态。

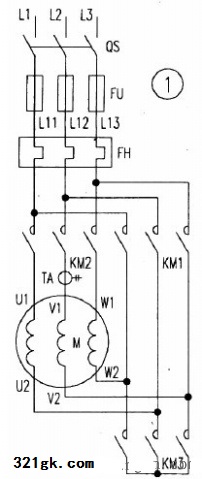

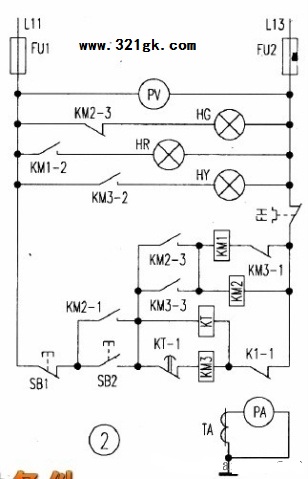

图 1 是电动机Y－△启动的一次电路图，U1－U2、V2－V2、W1－W2 是电动机M 的三相绕组。如果将U2、V2 和W2 在接线盒内短接，则电动机被接成星形；如果将U1 和W2、V1 和U2、W1 和V2 分别短接，则电动机被接成三角形。实现电动机的Y－△启动的二次控制电路见图2。



现在分析 Y－△启动电路的工作过程。按下启动按钮SB2，接触器KM3 和时间继电器的线圈得电，KM3 的主触点闭合，将电动机的三相绕组接成星形；KM3 的辅助触点（常开）KM3－3同时闭合使接触器KM2 动作，电动机进入星形启动状态，KM2 的辅助触点KM2－1 闭合，使电路维持在启动状态。待电动机转速达到一定程度时，时间继电器KT 延时时间到，其延时触点（常闭）断开，接触器KM3 线圈失电，主触点断开，辅助触点（常闭）KM3－1 闭合，接触器KM1得电工作，电动机进入三角运行状态。这里时间继电器的延时时间应通过试验调整在5～15 秒之间。



按下停止按钮，或电动机出现异常过电流使热继电器 FH 动作时，电动机均会停止运行。电动机停运时绿灯HG 点亮；启动过程中黄灯HY 点亮；运行过程则红灯HR 点亮。电流表PA 和电压表PV 用于电动机运行参数的测量。



热继电器的调整，应根据负载轻重和运行电流的大小，在热态（热继电器接入电路，并经过启动电流的预热）实地进行。观察电流表的读数，按照读数的1.2 倍整定其电流调整钮。电动机出现1.2 倍的异常电流时，热继电器会在20 分钟内动作。如果电动机运行电流是随负载不断变化的，则整定值可按较大电流值计算选取，但最大不能超过电动机额定电流的1.2 倍。
