单相电容式电动机的工作原理-220V交流单相电机启动和接线图

单相电容式电动机内部绕组可分为主绕组和副绕组两部分，且两相绕组相轴正交。副绕组对主绕组的有效匝数比常用α来表示，设流过主绕组和副绕组的电流有效值分别为Im和Ia，则主绕组和副绕组的电流在数值上满足Im=αIa，相位上相差90°，即可获得圆形旋转磁场。
    为了使电动机工作在正常运行点，电动机内气隙磁场接近圆形，电动机应满足下列基本电磁关系，即
    ①磁通势关系为
    Im=-jαIa    (1)
    ②主磁通在主、副绕组中感应电动势的关系为
    E1a=jaI1m    (2)
    ③主、副相的电压平衡方程为
    Um=E1m+Im(R1+jX1)    (3)
    Ua=E1a+Ia(R1+JX1a)    (4)
式中，X1a、R1a为副绕组漏抗和电阻；X1、R1为主绕组漏抗和电阻。
    由于X1a、R1a、X1、R1数值较小，故电动机正常工作时，在主、副绕组中压降较小，可忽略其影响。由式(2)～式(4)可得
    Um≈E1m    ( 5)
    Ua≈E1a    (6)
    Ua≈jαUm    (7)
    单相电容分相式电动机，在副绕组中串联有一电容，适当选择电容C，使电容两端电压Uc为

    (8)
即可满足电动机对主绕组和副绕组电流数值和相位的要求。在电动机气隙内建立起椭圆度较小的旋转磁场，可获得大的起动转矩。

220V交流单相电机启动方式和接线图

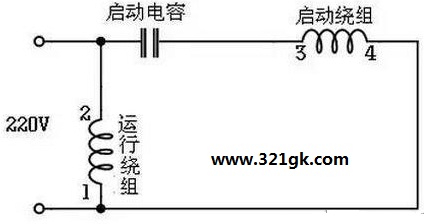

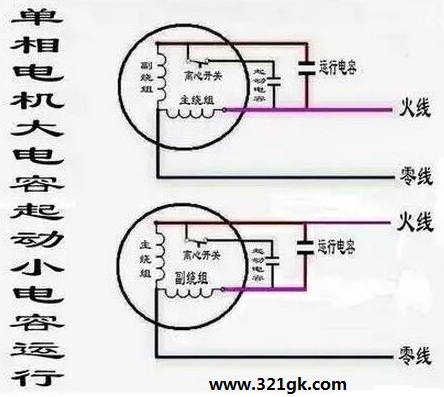

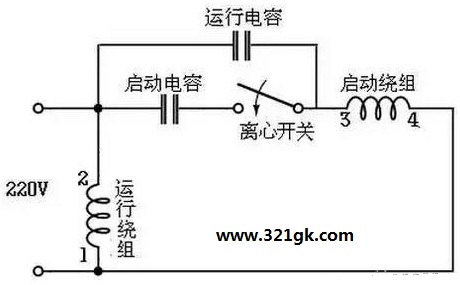

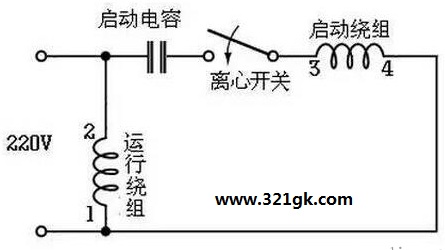

220V交流单相电机起动方式第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇，空调风扇电动机，洗衣机等电机。第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。
    带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。
    正反转控制：

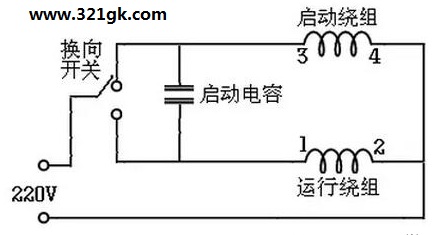

    图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。一般洗衣机用得到这种电机。这种正反转控制方法简单，不用复杂的转换开关。
    图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
    对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
