家用电表选型电表的接法家用电表接线图

电表容量的选择：选择电表的容量应使用电设备在电表额定电流的20~120%之间，单相220V照明装置以每千瓦5安，三相380V动力用电以每千伏1.5安或2安计算为宜。
电表电流的大小：一般家庭用电表额定电流不宜大于10安。这是因为：
1. 电表的启动电流在功率因数为1时，大约为额定电流的0.5~1%，所以一只10A的电表要有0.05~0.1A的电流通过时才开始转动，在220V的线路上其功率相当于12~24瓦。电表虽然是一种精密仪器，但在转动的时候仍有无法避免的机械阻力存在。在开始转动的时候，由于原动力矩与机械阻力相差不大，在这种情况下，电表的准确度是不高的。
2. 一只校准了的电表只能保证在额定电压下，当电流为额定电流的10~100%范围之内，功率因数为0.5~1时，它的误差才不超过1~2%。也就是说一只10A的电表只能在负载为110~2200瓦时，才能达到计量准确的目的。而目前一般家庭的用电瓦数均不超过这个范围，如果电表的铭牌电流超过10A时，就达不到计量标准的目的，故不宜采用。
家庭电表的选择要以你家电器的总核载功率为基准，就是假如你家所有的电器都开了，总功率有多少，而且你还要预测你家里还会买什么电器，按照总需要的功率来确定你电表的型号。电能表的型号类别代号：一般电能表的类别代号均为D。组别代号：A代表安培小时计;B代表标准;D代表单相电能表;F代表伏特小时计;J代表直流;S代表三相三线;T代表三相四线;X代表无功。功能代号：F代表分时计费;S代表电子式;Y代表预付费式;D代表多功能;M代表脉冲式;Z代表最大需量。设计序号：一般用数字表示。改进序号：一般用汉语拼音字母表示。派生代号：T代表湿热、干热两用;TH代表湿热专用;TA代表干热专用;G代表高原用;H代表船用;F代表化工防腐。目前，电能表的形式及功能是多种多样的，各电能表品牌厂家在型号命名上也不尽完全相同，普通有功电能表只用两个字母表示其功能和用途。有特殊功能或电子式的电能表多用三个字母表示其功能和用途。举例如下。①DD28表示单相电能表。第一个字母D表示电能表，第二个字母D表示单相，9Q为设计序号。②DS862表示三相三线有功电能表。第一个字母D表示电能表，第二个字母S表示三相三线，86为设计序号，2为改进序号。③DT862表示三相四线有功电能表。D表示电能表，T表示三相四线，86为设计序号，2表示改进序号。④叨表示直流电能表。D表示电能表，J表示直流。⑤DB表示标准电能表。D表示电能表，B表示标准。⑥DZ表示最大需量电能表。D表示电能表，z表示最大需量。⑦¤秃表示三相三线标准电能表。D表示电能表，B表示标准，S表示三相三线。⑧DBT表示三相四线标准电能表。D表示电能表，B表示标准，T表示三相四线。⑨DX8表示无功电能表。D表示电能表，X表示无功，8为设计序号。⑩DTM31表示三相四线脉冲电能表，D表示电能表，T表示三相四线，M表示脉冲，31为设计序号。设计序号为33的电能表是具有同样功能的无功电能表。该电能表可用于工矿企业及各类营业单位计量有功电能或无功电能。可以远距离采集脉冲信号，编程控制调控电能，节省人力，提高工作效率。①DTD18表示三相四线有功多功能电能表。D表示电能表，T表示三相四线，D表示多功能，18为设计序号。该表除具有一般计量功能外，还有峰谷、平时分段电能计量及最大需量显示、需量累计等40多种功能，是工矿企业等用电部门实行多费率、分时计价、合理用电的计量仪表。
电表的安装：
1. 电表应安装在不易受震动影响的墙上或开关板上，距离地面应在1.7~2米之间；
2. 装电表的地方应清洁、干燥、无强磁场，并尽量设在明显的地方以便读数和监视；
3. 在易受机械损伤和脏污及易触碰的地方，电表应安装在箱内；
4. 电表应垂直安装，容许偏差不超过2°；
通电的检查：通电检查电表是否工作正常。如有不转、反转和误差过大等失常现象，应分析原因予以排除。造成这些故障的原因，大多数是接线错误。造成反转的原因，除可能为电压、电流线圈极性接反，电流、电压互感器极性接反外，也可能是负载失常。例如，在三相有功电表的负载中，当容量较大的电机出现超速运转时，电动机变成了发电机运行，这时有功电度表就会反转。计算核对电表的运行情况：电表在投入使用一段时间后应进行计算核对。有时接线虽然错误，单从电度表的运行状态上很难观察出来，这就要根据负载的功率、功率因素和工作时间进行计算，将计算结果与电表读数进行对比，以便确认电表的可靠运行。

电表的接法家用电表接线图

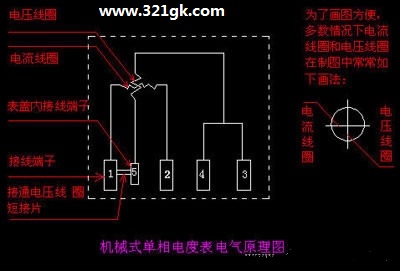

单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动……单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的电表在铅封盖内都有4各端子的接线图。以下是家用电表接法图。

家用电表接线原理图如下：

电表的接法一：直接接入法

如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。

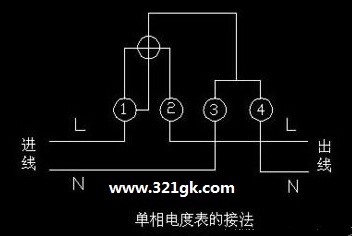

直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号。

接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

电表的接法二：经互感器接入法

在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：

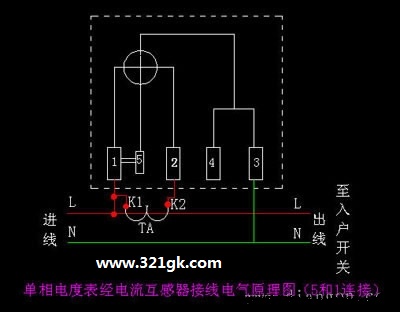

（1）单相电度表内5和1端未断开时的接法。

由于表内短接片没有断开，所以互感器的K2端子禁止接地。如下图

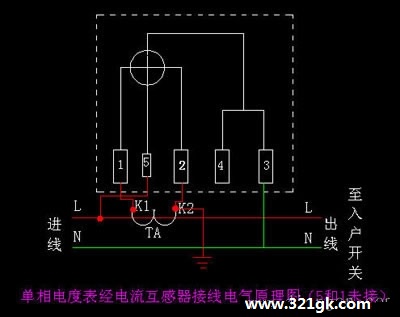

（2）单相电度表内5和1端短接片已断开时的接法。

由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
