三相四线制电表不接零线行不行？
三相四线制电表不接零线可以吗？详解三相四线电表的接线步骤，掌握三相四线电表的正确接线方法，，
告诉你：三相四线电表不接零线是不可以的。
依照国家规定，建筑用电均选用三相五线制的低压配电TN-S系统，即地线和零线分开的系统因为地线和零线均从电源的中性线引出，电源的中性线是接地的，零线和地线从物连接上是相通的，因此在三相四线电表不接零线是不可以的。
电表接零主要是给电压线圈一个稳定的电压，三相电表就是防止它的零点漂移。没有了零线，三组线圈就会因为各种参数的差异和电网电压的变化产生零点漂移。如果现在用的是A相线，而线圈电压比相电压低，那么计量就比实际的少。相反则多。
三相四线有功电度表不接零线电压线圈是否变化？
三相四线有功电度表当按正常接法接入电路后，那么无论其用电与否，每个电压线圈所承受的电压即为相电压，也就是我们通常所说的220V（线电压须为标准的380V）．
三相四线电表的接线步骤：
1、电度表的额定电压应与电源电压一致，额定电流应是5A的。
2、电流互感器精度应不低于0.5级。电流互感器的极性要用对。
3、二次线应使用绝缘铜导线，其截面：电压回路应不小于1.5 mm2；电流回路应不小于 2.5mm2。
三相四线经电流互感器接法：147并接三相电源线，258分别接147相对应的电流互感器K1端，369分别接147相对应的电流互感器K2端，三个互感器的K2端并在一起再接地。10或11接零线。
4、三相三线经电流互感器接法：146并联接入三相电源线，23，78，分别与147接相对应其中两相的电流互感器的K1K2端相接，两个互感器的K2端相连再接地，
5、小电流三相有功表就简单了，135接电源进线，246接出线，9接零线。
三相四线电表的接线工作不能马虎，上面讲到的不接零线给三相四线电表的正常工作带去的影响大家看后可以对比一下，看自己家中的三相四线电表是否出现了上面的情况，以后再给三相四线电表接线时，可以参考上面讲到的三相四线电表的接线步骤。

三相电表如何接线?

电表的更换对于平常人家和新手电工来说都是一件常事与麻烦事，今天小编就为大家详解三相四线电表接线图，教你快速安装三相电表。

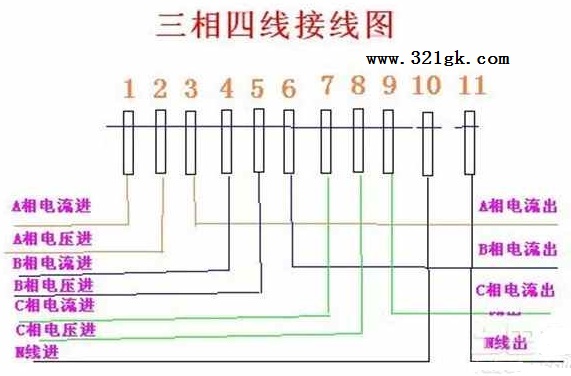

三相电表总共有十一个接线口。这十一个接线口对应着三相电表的三个功能。一二三接线口，四五六接线口，七八九接线口，分别对应一个电流线圈，这三个电流线圈可以完成测量功能，分别是测量电流，测量电压和测量电功率，也就是我们常说的用了几度电。十号和十一号接线口分别是两根总线，用来完成一个闭合的回路。下面就对照接线图，为大家具体讲解一下应该怎么连接。

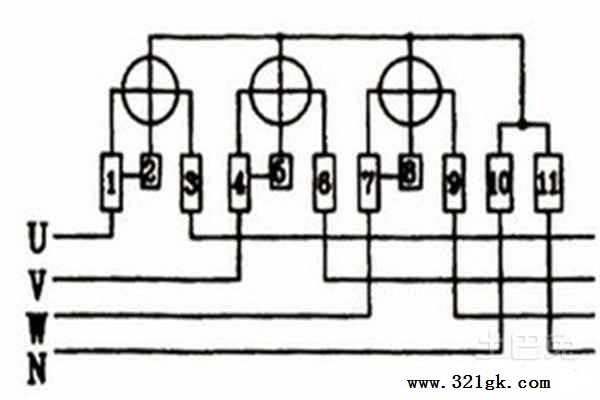

首先看一下图中的几个图例。接线口我们用阿拉伯数字标记了出来，分别是一到十一。三根火线我们用三个不同的字母，U，V，W来表示，零线用N来表示。那我们一根一根来接，一个个接线口来接。
首先，拿起第一根火线U。然后接接口一，然后接接口二。接口三空置，将电线拉长备用。然后拿起第二根火线V，接接口四，然后接接口五。接口六空置，将电线拉长备用。W火线与七八九接口的连接方法跟上面一样。
火线分别接了三个输入接口，也就是一四七三个借口，用于将电流接入三个电流线圈，只有有电流通过，电流线圈才可以发挥作用计算各个参数。
为了实现闭合回路，我们将负载(就是家里的灯泡，冰箱，电磁炉等用电器，叫负载。)接入三相电表。将我们之前拉长备用的三根电线，也就是接口三，六，九三个接线口，都接入负载端，可以分别接入三个控制负载的电闸，这也就是我们家中有不同的几个电闸的原因。
然后我们将零线接入。零线需要接入第十个接线口，作为闭合回路的最末端。最后一个接线口接的是负载的另一端。控制负载的电闸有左右两个端口，之前三六九接线口一般接左端，这时候十一号接线口接负载右端。注意这并不是最后一段，零线才是闭合回路的最后一段，所以最后一个接线口一定不要接零线，不然很容易短路。
好了，是不是接一个电表也没那么困难呢?最后提醒大家，一定要注意用电安全，接电表之前一定关闭总闸! (责任编辑：admin)
