继电保护盘安装注意事项-电阻的电感的和电容的串联和并联

对继电保护盘进行安装，通常应注意以下几方面的问题：

(1)钻孔直径。安装继电器与仪表螺栓的孔径，应比螺栓直径大1.5～2mm;如属后面接线方式，其导电螺杆的孔径要大于导电杆的孔径，其具体值为：在金属盘上时应大8～10mm;在绝缘屏上时应在2～3mm之间。

(2)安装固定方式。如果仪表、继电器、信号灯、中间变流器、熔断器等安装在金属盘的背面时，其固定螺栓应套上绝缘管，如塑料管、黄蜡管等；继电器与测量仪表要垂直安装，固定螺栓应垫橡胶垫圈。

安装前面接线的继电器时，在金属盘面与外壳之间要加垫3～4mm的绝缘衬垫（如绝缘纸等），用于增大继电器接线端子与盘面之间的距离。

电阻的串联和并联_电感的串联和并联和电容的串联和并联

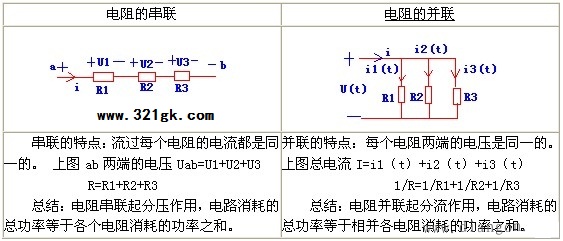

　　一、电阻的串联和并联

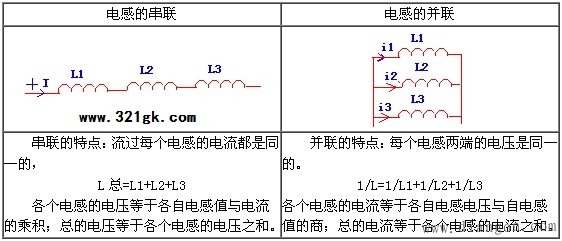

　　二、电感的串联和并联

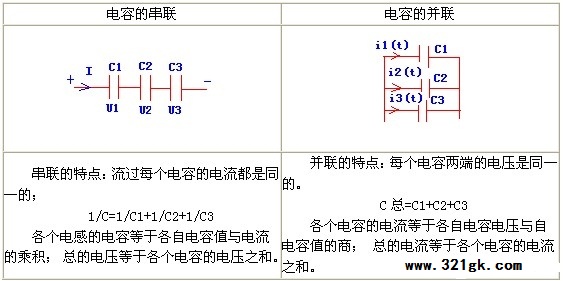

　　三、电容的串联和并联
