星三角降压启动接触器功率和电流的计算降压启动作用原理

星三角启动电流计算如下：
1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流÷1.732=25.4A。
2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。
3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。但，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。
4、根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于25.4÷0.8=32A，所以可选择6或10平方毫米的电缆
5、选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A一个25A接触器即可，带负载启动、频繁启动或接触器质量较差，应适当加大接触器型号。
电机三角运行，星形启动，启动电流是三角直接启动的1/3。
可以用功率/3/220/功率因数得三角运行电流再以1.5-2.5算出三角的启动电流。在乘1/3就是星型的启动电流。
好象结果与三角运行电流差不多，就以额定电流选接触器和断路器好了。
实际购买的星三角启动器的两个接触器是型号电流一样大的。就是运行额定电流选的。

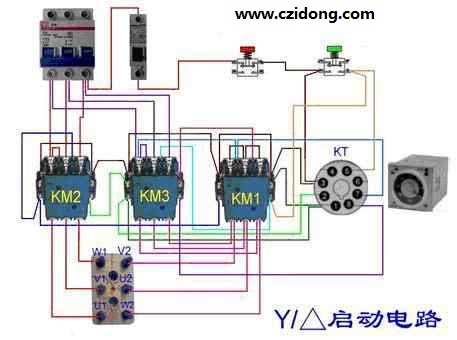

星三角降压启动作用原理

星三角启动电路成本很低，最低三个交流接触器就可以，但是降压幅度受电动机线圈本身的约束。而自藕降压启动一般用补偿器，它可以不受此约束，但是成本很高。所以大型电动机的启动还是用星三角的比较多！

星形接U1，V1，W1；把U2，V2，W2短接。
　　三角形，U1-W2,V1U2,W1V2分别短接，电源加在形成的三角形接头上。
1. 当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕阻接成三角形时才能采用星三角启动方法；
　　2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；
　　3.由于电机启动电流与电源电压成正比，而此时电网提供的启动电流只有全电压启动电流的1/3，因此其启动力矩也只有全电压启动力矩的1/3；
　　4.星三角启动属降压启动，它是以牺牲功率为代价换取降低启动电流来实现的，所以不能一概而论以电机功率的大小来确定是否需采用星三角启动，还要看是什么样的负载。一般在启动时负载轻、运行时负载重的情况下可采用星三角启动，通常鼠笼型电机的启动电流是运行电流的5-7倍，而电网对电压要求一般是正负10%，为了使电机启动电流不对电网电压形成过大的冲击，可以采用星三角启动。一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动；
5.在实际使用过程中，有时电机功率为11KW就需要星三角启动，如额定功率11KW的风机在启动时电流为7-9倍(100A左右），按正常配置的热继电器根本启动不了（关风门也没用），热继电器配太大又无法起到保护电机的作用，所以建议采用星三角启动。

条件1、容量7.5KW以上的三相异步电动机。
　　2、电动机在启动瞬间造成电网电压波动小于10%的，对于不经常启动的电动机可以放宽到15%；如果有专用变压器S变压器≥5P电机，电动机允许直接频繁启动。
　　3、满足经验经验公式：Ist/IN<0.75+ST\4PN
　　ST----公用变压器容量，KVA；
　　PN-----电动机额定功率，KW；
　　Ist/IN---电动机启动电流和额定电流之比。
4、星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z （以下以额定电压380V的电机为例）
　　A.星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。此时的转矩相对较小，但电动机可达到一定的转速。
　　B.角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。 (责任编辑：admin)
