什么是合相
所谓合相，就是三相合起来的数据，意思是三相的综合功率因数，可以理解成A、B、C三相的平均值，但是不是用A、B、C各相独立的数据来取平均，是三相的有功功率/视在功率的结果。
什么是三相五线制?三相五线制是什么意思?三相五线制电力规范
在三相四线制制供电系统中,把零干线的两个作用分开,即一根线做工作 零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制 供电方式. 该结线的点是: 工作零线 N 与保护零线 PE 除在变压器中性点共同接地外,两线不 再有任何的电气连接.由于该种结线能用于单相负载,没有中性点引出的三相负 载和有中性点引出的三相负载,因而得到广泛的应用.在三相负载不完全平衡的 运行情况下,工作零线 N 是有电流通过且是带电的,而保护零线 PE 不带电,因 而该供电方式的接地系统完全具备安全和可靠的基准电位.
三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。
三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。
三相五线制的原理
-
众所周知, 在三相四线制供电中由于三相负载不平衡时和低压电网的零线过 长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化,导 线老化,受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一 定的电位,这对安全运行十分不利.在零干线断线的特殊情况下,断线以后的单 相设备和所有保护接零的设备产生危险的电压,这是不允许的.如采用三相五线 制供电方式,用电设备上所连接的工作零线 N 和保护零线 PE 是分别敷设的,工 作零线上的电位不能传递到用电设备的外壳上, 这样就能有效隔离了三相四线制 供电方式所造成的危险电压,使用电设备外壳上电位始终处在"地"电位,从而 消除了设备产生危险电压的隐患.
三相五线制线路的铺设要求
-
(1) 在用绝缘导线布线时,保护零线应用黄绿双色线,工作零线一般用黑色线. 沿墙垂直布线时,保护零线设在最下端,水平布线时,保护零线在靠墙端.
(2) 在电力变压器处,工作零线从变压器中性瓷套管上引出,保护零线从接地体 的引出线引出.
(3) 重复接地按要求一律接在保护零线上,禁止在工作零线上重复接地.
(4) 采用低压电缆供电时应选用五芯低压电力电缆.
(5) 在终端用电处(如闸板,插座,墙上配电盘等)工作零线和保护零线一定分别 与零干线相连接.
(6) 对老企业的改造应逐步实行保护零线和工作零线分开的办法. 例如在车间入 户时零干线做重复接地,重复接地以后工作零线单独敷设,保护零线由此重复接 地体引出;使用四极漏电 保护断路器的,在断路器前是三相四线制,在断路 器后改为三相五线制; 在架空线路供电又实行动力电和照明电分开架设的(两棚 线),可以用随照明线横担架设的零线为工作零线,随动力线横担架设的零线做 保护零线.

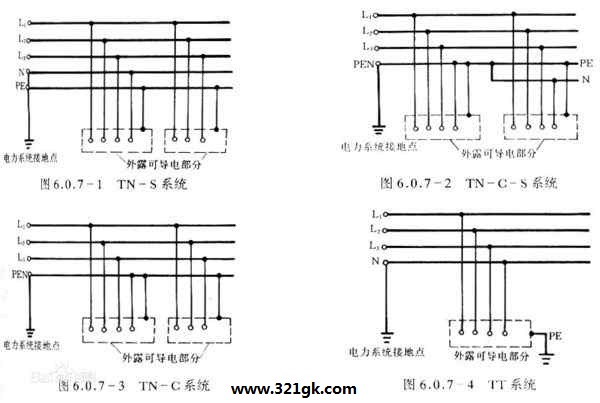

三相五线制的接线方式
-
三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。
TT接地方式： 第一个字母T表示电源中性点接地，第二个T是设备金属外壳接地，这种方法高压系统普遍采用，低压系统中有大容量用电器时不宜采用。
TN-S接地方式： 字母S代表N与PE分开，设备金属外壳与PE相连，设备中性点与N相连。
其优点是PE中没有电流，故设备金属外壳对地电位为零。主要用于数据处理，精密检测，高层建筑的供电系统。
TN-C接地方式： 字母C表示N与PE合并成为PEN，实际上是四线制供电方式。设备中性点和金属外壳都和N相连。由于N正常时流通三相不平衡电流和谐波电流，故设备金属外壳正常对地有一定电压，通常用于一般供电场所。
TN-C-S接地方式： 一部分N与PE分开，是四线半制供电方式。应用于环境较差的场所。
当N和PE分开后不允许再合并。
中国规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。进户线一般采用单相二线制，即三个相线中的任意一相和中性线（作零线）。如遇大功率用电器，需自行设置接地线。
三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。
三相五线制的应用
-
凡是采用保护接零的低压供电系统,均是三相五线制供电的应用范围.国家 有关部门规定:凡是新建,扩建,企事业,商业,居民住宅,智能建筑,基建施 工现场及临时线路,一律实行三相五线制供电方式,做到保护零线和工作零线单 独敷设.对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三 相五线制敷设要求的规定实施.
