如何判断电机正反转星三角启动电机如何调整电机方向

　　当三相交流电动机，不许逆转，需要事先确定旋转方向时，可利用以下方法：
找三块指针式万用表，置直流电压小量程，三个正表笔分别的接电动机的输入端，用手正向转动电动机，观察三块万用表，记下指针摆动出现最大值的次序，把电动机的输入端依次定为A，B，C。再用相序表测定电源的相序。当电源的相序与电动机输入端相序一致时，电动机必定正向转动。
自己理解其原理，并以其原理制做由LED显示的小仪器，替代三块万用表。
　　1、准备好万用表，为方便理解操作，先把电机接线盒内四根引线分开，电容取下来暂时不接线。
　　2、把万用表调至电阻档位，测量哪两根线为主绕阻，哪两根线为副绕阻。我们先测量出有阻值的两根线（两根蓝色线），并记住阻值。
　　3、再测量另外两根线（两根红色线）的阻值，通过比较，阻值小的主绕阻，阻值大的为副绕阻。
　　4、把其中任意一根红色线与蓝色线短接到一起。
　　5、另外两根线分别接到电容的两根引出线，电容不分正负。
　　6、将电源的零线（蓝色）与“第4步”中短接的两根线相接。电源火线（红色）与电容一端相接。电源地线与电机外壳相接。这种接法的转向暂时记做正转。
　　7、如果需要将电机反转，只需将电源火线与电容另一端相连就可以了。
　　注意事项：如需通电操作，必须将线接至端子排，并盖好接线盒。

星三角启动电机如何调整电机方向

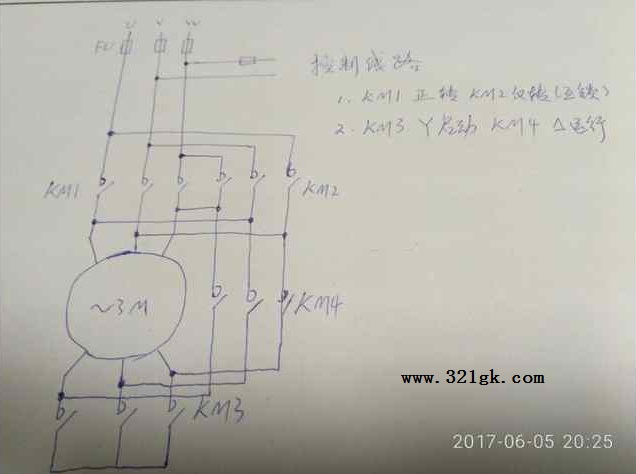

一、通过倒先可以改变电机方向，必须同时倒两对线，有三种接法：
（一）U1和V1对调，U2和V2对调；
（二）U1和W1对调，U2和W2对调；
（三）W1和V1对调，W2和V2对调
1、星三角起动时星形转换成三角形时，电源线的位置不变，就不会反转！
2、简单说就是，只有电机的星形转换成三角形，而没有倒换电机的电源线，就不会反转；
二、顺路说下星三角启动
（一）、原理图及详解
星三角启动电路 L1/L2/L3分别表示三根相线； QS表示空气开关； Fu1表示主回路上的保险； Fu2表示控制回路上的保险；
SP表示停止按钮； ST表示启动按钮； KT表示时间继电器的线圈，后缀的数字表示它不同的触点； KMy表示星接触器的线圈，后缀的数字表示它不同的触点； KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；

KM表示主接触器的线圈，后缀的数字表示它不同的触点； U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端；
星三角启动电路原理:
合上QS，按下St，KT、KMy得电动作。
KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。

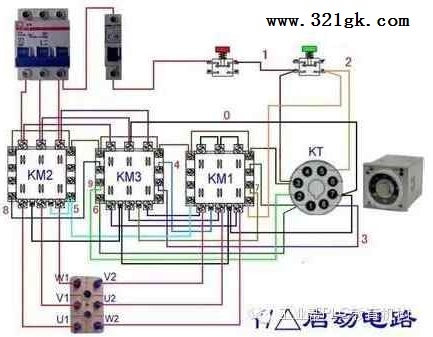

（二）、实物图

星三角降压启动，就是以改变电动机绕组接法，来达到降压启动的目的。启动时，由主接触器将电源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端闭合。绕组就变成了星形接法，启动完成后，星点接触器断开运转接触器将电源给电动机的三个尾端。绕组就变成了三角形接法。电动机全压运转。整个启动过程由时间继电器来指挥完成。星点接触器和运转接触器必须实行连锁。如图所示KM2为主接触器KM1为星点接触器，KM3为运转接触器。KT为时间继电器。 (责任编辑：admin)
