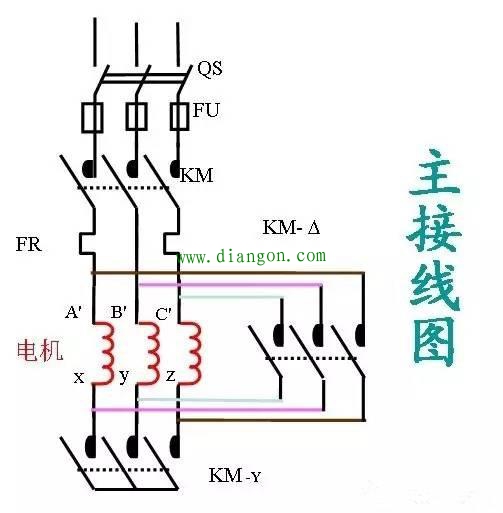

主电路

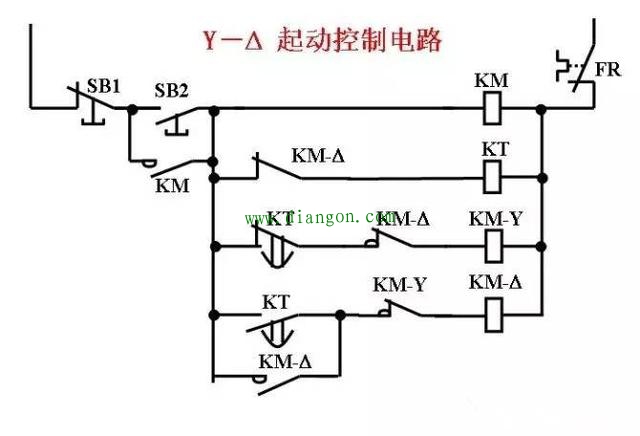

控制电路
按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自锁，时间继电器线圈回路和KM-Y线圈回路接通， Y型启动已经实现，此时时间继电器延时断开触点使Y形自锁，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，电路中星形回路与三角形回路互锁，整定时间到后，常闭触点断开，切断Y型启动回路，时间继电器的常开触点瞬时闭合，接通△型回路，而其KM-△线圈得电，其常开触点闭合，自锁，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，电机此时已经处于正常运行状态，完成了星三角降压启动。
需要注意的事项

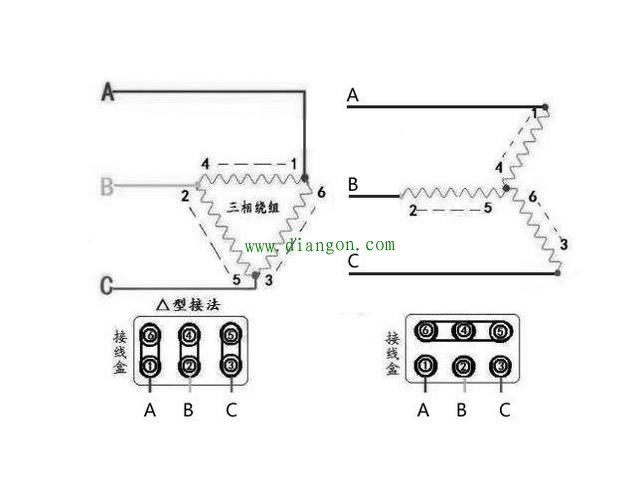

1星三角降压启动电路，只适用于三角形接法的380V鼠笼式异步电动机，
2接线时应先将电动机接线盒连接片拆除，虽然是废话，但是很多时候总是会出现马虎大意的情况。
3,接触器与电机连线时一定要区分好相序！！在电机转向调整的时候万万不可大意
4启动时间的调整 星形启动时间过短转速还未提升，如果此时切换到三角形，启动电流还是会很大。星形启动时间过长，电机会因为低电压大电流而烧毁。一般我自己按照每千瓦0.4-0.6秒
虽然现在随着变频器 plc 还有软启的普及 星三角电路使用频率越来越低，但是！！！舍不得花钱的老板越来越多！！！！有时候不得不用星三角。
