我们维修电工平时用的小型变压器，如照明、行灯、控制变压器再普通不过了，但是关于使用中的一些注意事项不知大家是否总结过？今天本人引用理论知识，略作小结予以分亨，不足之处，还望广大同行批评指正。
前些日子，我们电工班突然接到锅炉房值班电话，燃气锅炉突然停炉，电器控制箱冒烟。我们火速前去处理，现场切断前一级配电箱电源。打开墙挂式控制箱，水位计

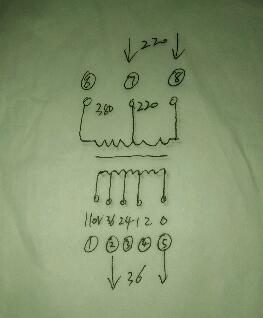

36伏照明变压器还在冒烟，控制部分小型断路器已经跳开。由于是新安装燃气锅炉刚运行一个多月，以前检查变压器时发热不严重，未引起重视。这次检查发现仅初级装有小型断路器（DZ47–1P6A）,水位计装有照明白炽灯36伏60W两个，实际计算负荷如下。

初级绕组额定电流为150/380约0.4A,实际容量降为220×0.4约88VA
次级电流为88/36约为2.4A。两个60W白炽灯实际负荷电流为2×60/36约为3.3A，过载运行。加之次级未装设小型断路器或者熔断器。后重新装设150VA变压器，改用40W灯泡两个，运行正常。

       现总结以下注意事项:
        1:估算好您所用电器的总容量，并留出余量。
        2:当使用双绕组，多控制电压时，应分别按初次级最高电压比例减小容量，即电流不超过最高电压计算值。
        3:变压器初次级绕组都应装设合适的过载保护器和熔断器。
       以上就是本人的一点经验总结还望广大同行完善，共同学习讨论捉高自身技术水平
