针对家用220V电带三相电机的变频器主要分为两种图解

时间:2018-03-27 09:39来源:未知作者:admin 点击: 次

现在针对家用220V电带三相电机的变频器主要分为两种。第一种是输入220V输出三相220的变频器，这种变频器在带动三相380的电机的时候，对于我们比较小功率的电机一般都是380V的用星行

现在针对家用220V电带三相电机的变频器主要分为两种。

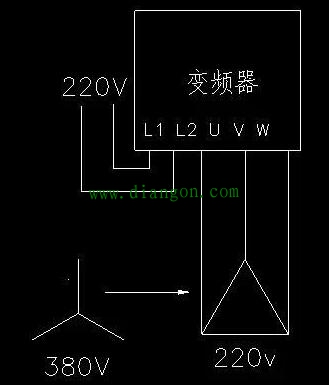

第一种是输入220V输出三相220的变频器，这种变频器在带动三相380的电机的时候，对于我们比较小功率的电机一般都是380V的用星行接法。使用三相220输出的变频器的时候把电机的接法改为三角形接法。就可以正常驱动电机了。其启动缓慢减少对家用电的冲击还可以调速，效果比较好。如图所示：

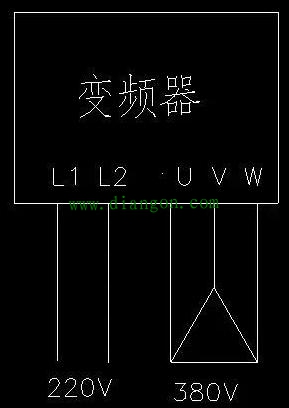

第二种就是输入220V输出直接是三相380的变频器，这种适用于稍微大一点的三相电机本身就是380的三角形接法，那么就无法再改接法了，所以这种电机不可能再改接法降压，就只有使用输出本身就是三相380V的变频器，这种变频器是一种新产品，使用时主要考虑现场供电容量问题，因为电机功率大一些所以输入电流也要大一些。其接线方式很简单其电机不需要做特殊的接法改动。
