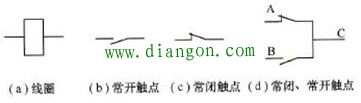

图 中间继电器的电气符号图
    2．中间继电器触点的类型
    中间继电器的触点有两种类型。一种是常开触点(NO)和常闭触点(NC)都是独立的，两触点之间彼此无联系，如图(b)、(c)所示；另一种是一个常开触点(NO)和一个常闭触点(NC)公用一个公共点，如图 (d)所示。

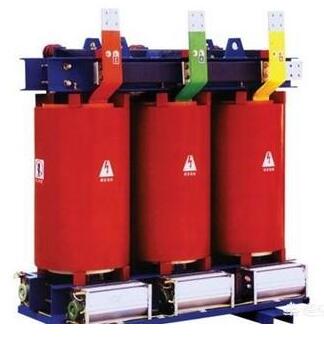

变压器是电力系统中不可缺少的一部分，也是生产生活中关键的设备。变压器的正常与否直接关系到用电客户的用电质量。判断变压器的好坏的方法很简单。下面我给大家分享一下我是如何判断变压器好坏的。
1.运行中的变压器。运行中的变压器可以通过下列的检查来判断是否正常:听变压器的声音是否正常；油浸式的变压器还要观察油温和油位是否正常；绝缘套管是否有放电，破裂的现象；冷却系统是否正常；变压器有无漏油现象等。
2.未投入运行的变压器。未投入使用的变压器可以通过试验来判断是否正常。试验项目有:绕组电阻测量，电压变比测试，绝缘电阻测量，绕组变形测试，绝缘油测试，局放试验等来判断变压器是否正常。

3.运行中的变压器如果有不正常的现象也可以停电后通过试验来判断是否正常。试验结果与出厂试验或上一次试验结果做比较，不应有太大的偏差。具体的值和变压器容量有关系，在这就不多讲了。
4.微型变压器。电压比较低容量比较小或电子设备上用的变压器可以通过观察有无放电痕迹和测量一二次电压是否正常的方式判断好坏。
