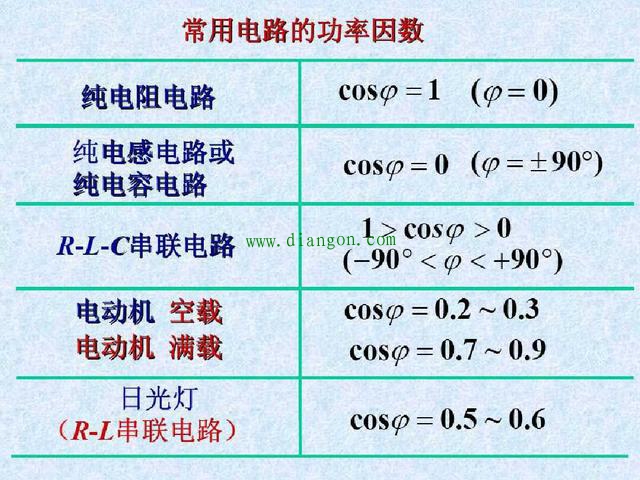

常用电路功率因数

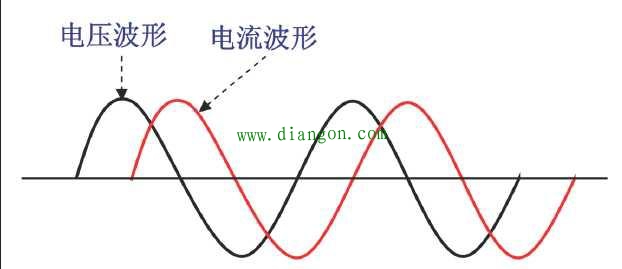

感性电路电压电流波形图
功率因数对供电的影响：
当功率因数小于1时，而又因为发电机的电压和电流时不容许超过额定值的。这时发电机所能发出的有功功率就减小了。而无功功率却增大了，发电机发出的能量就不能充分利用，部分功率将用于电路中能量互换。同时功率因数越小，发电机供给负载的电流越大，这样会使输电线路和发电机绕组上的功率损耗增加，输电线路上的电压降增大，影响供电质量。
例如：Sn=Un·In=1000KV·A,如果用户负载功率因数cosφ=1.则电源可发出的有功功率P=Sn·cosφ=1000KW,无需提供无功功率。如果用户负载功率因数cosφ=0.7，则电源可发出的有功功率P=Sn·cosφ=700KW，而需要提供无功功率Q=Sn·sinφ=800kvar。

功率因数提高的方法：
常用提高功率因数的方法是，在感性负载两端并联容量适合的电容，感性负载并联电容后，它们之间相互补偿，进行大部分能量交换，减少了电源和负载的能量交换。
