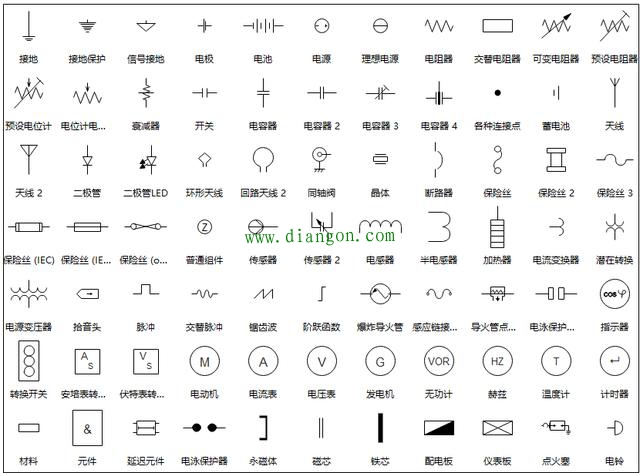

电工电子电路图符号英文缩写大全

　　电流表 PA
　　电压表 PV
　　有功电度表 PJ
　　无功电度表 PJR
　　频率表 PF
　　相位表 PPA
　　最大需量表(负荷监控仪) PM
　　功率因数表 PPF
　　有功功率表 PW
　　无功功率表 PR
　　无功电流表 PAR
　　声信号 HA
　　光信号 HS
　　指示灯 HL
　　红色灯 HR
　　绿色灯 HG
　　黄色灯 HY
　　蓝色灯 HB
　　白色灯 HW
　　连接片 XB
　　插头 XP
　　插座 XS
　　端子板 XT
　　电线,电缆,母线 W
　　直流母线 WB
　　插接式(馈电)母线 WIB
　　电力分支线 WP
　　照明分支线 WL
　　应急照明分支线 WE
　　电力干线 WPM
　　照明干线 WLM
　　应急照明干线 WEM
　　滑触线 WT
　　合闸小母线 WCL
　　控制小母线 WC
　　信号小母线 WS
　　闪光小母线 WF
　　事故音响小母线 WFS
　　预告音响小母线 WPS
　　电压小母线 WV
　　事故照明小母线 WELM
　　避雷器 F
　　电工电子电路图符号英文缩写大全
　　熔断器 FU
　　快速熔断器 FTF
　　跌落式熔断器 FF
　　限压保护器件 FV
　　电容器 C
　　电工电子电路图符号英文缩写大全
　　电力电容器 CE
　　正转按钮 SBF
　　反转按钮 SBR
　　停止按钮 SBS
　　紧急按钮 SBE
　　试验按钮 SBT
　　复位按钮 SR
　　限位开关 SQ
　　接近开关 SQP
　　手动控制开关 SH
　　时间控制开关 SK
　　液位控制开关 SL
　　湿度控制开关 SM
　　压力控制开关 SP
　　速度控制开关 SS
　　温度控制开关,辅助开关 ST
　　电压表切换开关 SV
　　电流表切换开关 SA
　　整流器 U
　　可控硅整流器 UR
　　控制电路有电源的整流器 VC
　　变频器 UF
　　变流器 UC
　　逆变器 UI
　　电动机 M
　　异步电动机 MA
　　同步电动机 MS
　　直流电动机 MD
　　绕线转子感应电动机 MW
　　鼠笼型电动机 MC
　　电动阀 YM
　　电磁阀 YV
　　防火阀 YF
　　排烟阀 YS
　　电磁锁 YL
　　跳闸线圈 YT
　　合闸线圈 YC
　　气动执行器 YPA,YA
　　电动执行器 YE
　　发热器件(电加热) FH
　　照明灯(发光器件) EL
　　空气调节器 EV
　　电加热器加热元件 EE
　　感应线圈,电抗器 L
　　励磁线圈 LF
　　消弧线圈 LA
　　滤波电容器 LL
　　电阻器,变阻器 R
　　电位器 RP
　　热敏电阻 RT
　　光敏电阻 RL
　　压敏电阻 RPS
　　接地电阻 RG
　　放电电阻 RD
　　启动变阻器 RS
　　频敏变阻器 RF
　　限流电阻器 RC
　　光电池,热电传感器 B
　　压力变换器 BP
　　温度变换器 BT
　　速度变换器 BV
　　时间测量传感器 BT1,BK
　　液位测量传感器 BL
　　温度测量传感器 BH,BM
　　辅助文 名 称
　　字符号
　　A 电流
　　A 模拟
　　AC
　　A 交流
　　自动
　　AUT
　　ACC 加速
　　ADD 附加
　　ADJ 可调
　　AUX 辅助
　　ASY 异步www.diangon.com版权所有。
　　B
　　BRK 制动
　　BK 黑
　　BL 蓝
　　BW 向后
　　C 控制
　　CW 顺时针
　　CCW 逆时针
　　D 延时(延迟)
　　D 差动
　　D 数字
　　D 降
　　DC 直流
　　DEC 减
　　E 接地
　　EM 紧急
　　F 快速
　　FB 反馈
　　FW 正，向前
　　GN 绿
　　H 高
　　IN 输入
　　INC 增
　　IND 感应
　　L 左
　　L 限制
　　L 低
　　LA 闭锁
　　M 主
　　M 中
　　M 中间线
　　M
　　MAN 手动
　　N 中性线
　　OFF 断开
　　ON 接通(闭合)
　　OUT 输出
　　P 压力
　　P 保护
　　PE 保护接地
　　PEN 保护接地与中性线共用
　　PU 不接地保护
　　R 记录
　　R 右
　　R 反
　　RD 红色
　　R
　　RST 复位
　　RES 备用
　　RUN 运转
　　S 信号
　　ST 启动
　　S
　　SET 置位、定位
　　SAT 饱和
　　STE 步进
　　STP 停止
　　SYN 同步
　　T 温度
　　T 时间
　　TE 无噪音(防干扰)接地
　　V 真空
　　V 速度
　　V 电压
　　WH 白
　　YE 黄
　　电气元件符号大全
　　序号 元件名称 新符号 旧符号
　　1 继电器 K J
　　2 电流继电器 KA LJ
　　3 负序电流继电器 KAN FLJ
　　4 零序电流继电器 KAZ LLJ
　　5 电压继电器 KV YJ
　　6 正序电压继电器 KVP ZYJ
　　7 负序电压继电器 KVN FYJ
　　8 零序电压继电器 KVZ LYJ
　　9 时间继电器 KT SJ
　　10 功率继电器 KP GJ
　　11 差动继电器 KD CJ
　　12 信号继电器 KS XJ
　　13 信号冲击继电器 KAI XMJ
　　14 继电器 KC ZJ
　　15 热继电器 KR RJ
　　16 阻抗继电器 KI ZKJ
　　17 温度继电器 KTP WJ
　　18 瓦斯继电器 KG WSJ
　　19 合闸继电器 KCR或KON HJ
　　20 跳闸继电器 KTR TJ
　　21 合闸 继电器 KCP HWJ
　　22 跳闸 继电器 KTP TWJ
　　23 电源监视继电器 KVS JJ
　　24 压力监视继电器 KVP YJJ
　　25 电压 继电器 KVM YZJ
　　26 事故信号 继电器 KCA SXJ
　　27 继电保护跳闸出口继电器 KOU BCJ
　　28 手动合闸继电器 KCRM SHJ
　　29 手动跳闸继电器 KTPM STJ
　　30 加速继电器 KAC或KCL JSJ
　　31 复归继电器 KPE FJ
　　32 闭锁继电器 KLA或KCB BSJ
　　33 同期检查继电器 KSY TJJ
　　34 自动准同期装置 ASA ZZQ
　　35 自动重合闸装置 ARE ZCJ
　　36 自动励磁调节装置 AVR或AAVR ZTL
　　37 备用电源自动投入装置 AATS或RSAD BZT
　　38 按扭 SB AN
　　39 合闸按扭 SBC HA
　　40 跳闸按扭 SBT TA
　　41 复归按扭 SBre或SBR FA
　　42 试验按扭 SBte YA
　　43 紧急停机按扭 SBes JTA
　　44 起动按扭 SBst QA
　　45 自保持按扭 SBhs BA
　　46 停止按扭 SBss
　　47 控制开关 SAC KK
　　48 转换开关 SAH或SA ZK
　　49 测量转换开关 SAM CK
　　50 同期转换开关 SAS TK
　　51 自动同期转换开关 2SASC DTK
　　52 手动同期转换开关 1SASC STK
　　53 自同期转换开关 SSA2 ZTK
　　54 自动开关 QA
　　55 刀开关 QK或SN DK
　　56 熔断器 FU RD
　　57 快速熔断器 FUhs RDS
　　58 闭锁开关 SAL BK
　　59 信号灯 HL XD
　　60 光字牌 HL或HP GP
　　61 警铃 HAB或HA JL
　　62 合闸接触器 KMC HC
　　63 接触器 KM C
　　64 合闸线圈 Yon或LC HQ
　　65 跳闸线圈 Yoff或LT TQ
　　66 插座 XS
　　67 插头 XP
　　68 端子排 XT
　　69 测试端子 XE
　　70 连接片 XB LP
　　71 蓄电池 GB XDC
　　72 压力变送器 BP YB
　　73 温度变送器 BT WDB
　　74 电钟 PT
　　75 电流表 PA
　　76 电压表 PV
　　77 电度表 PJ
　　78 有功功率表 PPA
　　79 无功功率表 PPR
　　80 同期表 S
　　81 频率表 PF
　　82 电容器 C
　　83 灭磁电阻 RFS或Rfd Rmc
　　84 分流器 RW
　　85 热电阻 RT
　　86 电位器 RP
　　87 电感(电抗)线圈 L
　　88 电流互感器 TA CT或LH
　　89 电压互感器 TV PT或YH
　　10KV电压互感器 TV SYH
　　35KV电压互感器 TV UYH
　　110KV电压互感器 TV YYH
　　90 断路器 QF DL
　　91 隔离开关 QS G
　　92 电力变压器 TM B
　　93 同步发电机 GS TF
　　94 交流电动机 MA JD
　　95 直流电动机 MD ZD
　　96 电压互感器二次回路小母线
　　97 同期电压小母线(待并) WST或WVB TQMa,TQMb
　　98 同期电压小母线(运行) WOS`或WVBn TQM`a,TQM`b
　　99 准同期合闸小母线 1WSC,2WSC,3WSC
　　1WPO,2WPO,3WPO 1THM,2THM,3THM
　　100 控制电源小母线 +WC,-WC +KM,-KM
　　101 信号电源小母线 +WS,-WS +XM,-XM
　　102 合闸电源小母线 +WON,-WON +HM,-HM
　　103 事故信号小母线 WFA SYM
　　104 零序电压小母线 WVBz
