电机端子接线图单相电度表的四个端子怎么判别接线

　　三相异步机6个端子分别是U1、U2、V1、V2、W1、W2。
　　其中U1、U2是一个绕组首末端，V1、V2是一个绕组首末端，W1、W2是一个绕组首末端。

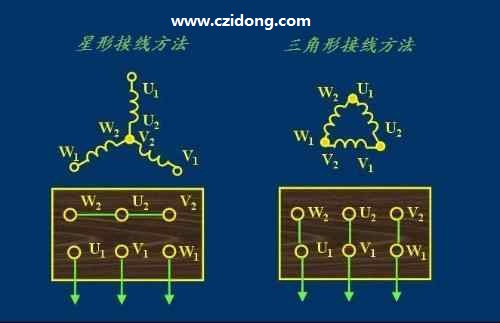

　　用万用表电阻档，一根表笔任取一选定端子，另一表笔历遍其余端子，必有一端子与选定端子间电阻极小，则两端子间为同一绕组。用相同方法即可测得三组绕组抽头配对情况。按UVW顺序接线（星形、三角形接法均可），若电机顺时针旋转，则绕组相序正确；若电机逆时针旋转，任意交换两绕组顺序，即可获得正确的电机相序。

单相电度表的四个端子怎么判别接线

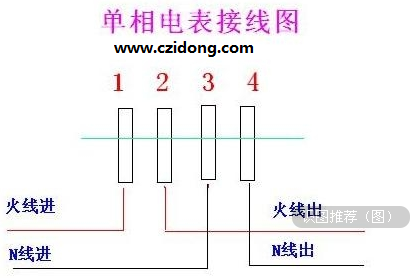

　　单相电表的四条线不可以随便接，单相电表接线如图：

　　单相电表接线：

1、直接接入法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。
直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，
接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。
2、经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：
（1）单相电度表内5和1端未断开时的接法。
由于表内短接片没有断开，所以互感器的K2端子禁止接地。
（2）单相电度表内5和1端短接片已断开时的接法。
由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。 (责任编辑：admin)
