什么是过载保护?异步电动机带热继电器过载保护原理图

时间:2017-03-13 11:10来源:未知 作者:admin 点击:
什么是过载保护?异步电动机带热继电器过载保护原理图-电机过载保护原理
什么是过载保护?
电气线路中允许连续通过而不至于使电线过热的电流量,称为安全载流量或安全电流。如导线流过的电流超过了安全载流量,就叫导线过载。一般导线最高允许工作温度为65°C。过载时,温度超过该温度,会使绝缘迅速老化甚至于线路燃烧。
在机械中,在轴超过所能承受的负载时,过载保护可以防止过载而造成的器械损坏。
在微电子中,当电路中某处的电流过大时,过载保护可以自动切断电源或者自动切换工作模式。
发生过载的主要原因
发生过载的主要原因有导线截面选择不当,实际负载已超过了导线的安全电流;
还有“小马拉大车”现象,即在线路中接入了过多的大功率设备,超过了配电线路的负载能力。
在重要的物资仓库、居住场所和公共建筑物中的照明线路,有可能引起导线或电缆长时间过载的动力线路,以及采用有延烧性护套的绝缘导线敷设在可燃或难烧建筑构件上时,都应采取过载保护。线路的过载保护宜采用自动开关。运行时,自动开关长延时动作整定电流不应大于线路长期允许负载电流。如采用熔断器作过载保护时,熔断器熔体额定电流应不大于线路长期负载电流。在采用自动开关作保护装置时,它的电流脱扣器,在中性点接地的三相四线制中,应装在相线上;在中性点不接地的三相四线制中,允许安装在二相上;不接地的二相二线制中,允许安装在一相上。
在通信电源系统中,因负载过大而导致电源设备自动断开供电的功能叫做过载保护。
那么为什么在供电电路中需要过载保护呢?
电气线路中允许连续通过而不至于使电线过热的电流量,称为安全载流量或安全电流。当负载过大,导线流过的电流就会超过安全载流量,这就是导线过载。导线过载就会导致导线温度升高,一般导线最高允许工作温度为65°C。导线过载时,导线温度超过最高允许工作温度,会使导线绝缘层迅速老化甚至线路燃烧引起大火。因此,在实际供电线路中,我们通常会有过载保护设备功能,防止负载过载导致安全隐患。
过载保护是如何实现的呢?
在通信电源领域通常用空气开关和熔断器实现过载保护功能,在供电线路中放置一个空气开关或熔断器便可实现过载保护功能。这2种器件实现方式有所不同:
l 空气开关:当流经空气开关的电流大于其额定电流时,空气开关会自动跳闸。空气开关为重复利用器件,空气开关跳闸后重新闭合便可重复使用。
熔断器:当流经熔断器的电流大于其额定电流时,熔断器会断开。熔断器为一次性器件,熔断后便不能再使用。

异步电动机带热继电器过载保护原理图

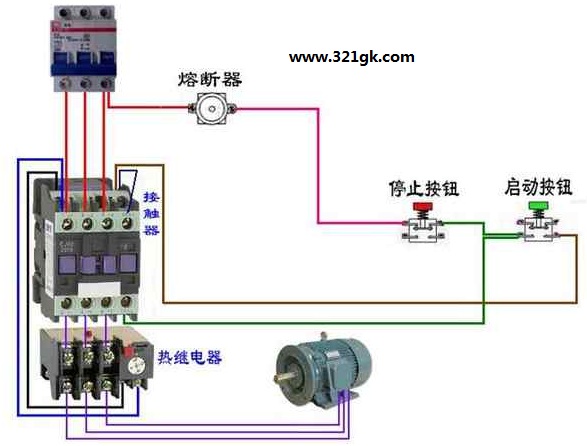

带有热继电器过载保护笼型异步电动机正常运转的控制线路:


电机过载保护原理

电动机运行时,一般允许短时间过载,但是如果过载时间太长,电动机的升温超过允许值,就会造成绝缘老化,缩短使用寿命,严重时升值烧毁绕组,为了防止电动机长时间过载运行而造成损坏,必须对过载时间加以限制,所以要装过载保护。 通常采用热继电器作为电动机的过载保护装置,使用时将热继电器的热元件串接在电动机的主电路上,将热继电器的动断触点接在接触器线圈电路上,当电动机过载运行时,电流增大,发热元件温度上升,双金属片逐渐弯曲,当弯曲到一定程度的时候,断开动断触点,时接触器线圈断电,从而切断电动机电源,避免电动机因长时间过载而损坏。 (责任编辑:admin)
