互感器按用途分类互感器二次接地单相电表怎样接互感器图

1、按照用途不同，电流互感器大致可分为两类：
2、测量用电流互感器（或电流互感器的测量绕组）：在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。
3、保护用电流互感器（或电流互感器的保护绕组）：在电网故障状态下，向继电保护等装置提供电网故障电流信息。

互感器二次接地

1、互感器二次接地是指电流互感器二次的S2端子接地，或电压互感器的n端子接地。
2、只要单点接地，由于互感器二次与一次之间是隔离的，接地前，二次绕组与大地没有电位关系，接地后，互感器不会与大地形成回路，正常运行时，电流不会流向大地。
3、当一次绕组与二次绕组之间的绝缘损坏时，一次高压串入二次回路，而一次高压与大地有固定的电位关系，会有电流流向大地，并将互感器二次的电压钳位在地电压，保证二次仪表及人身安全。

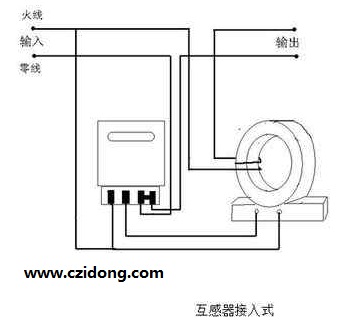

单相电表怎样接互感器图

单相电表工作原理：当电表接入被测电路后，被测电路电压加在电压线圈上，被测电路电流通过电流线圈后，产生两个交变磁通穿过铝盘，这两个磁通在时间上相同，分别在铝盘上产生涡流。由于磁通与涡流的相互作用而产生转动力矩，使铝盘转动。制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀。互感器：互感器又称为仪用变压器，是电流互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。 (责任编辑：admin)
