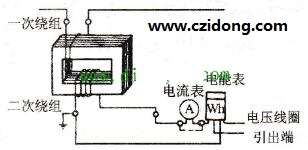

1．根据线圈的匝数分类 根据线圈的匝数分类，电流互感器可分为单匝式（母线式、心柱式、套管式）和多匝式（线圈式、线环式、串级式）两种。 2．按一次侧电压分类 根据加到一次侧电压分类，电流互感器可分为高压和低压两大类。 3．按准确度分类 按准确度分类，电流互感器可分为0.2，0.5，1，3，10共五个等级。 单匝式电流互感器通常只用在电流较大的一次电路中。 电工测量用电流互感器的连接方法和工作原理图解 1．连接电路 电流互感器的初级线圈匝数很少（通常称之为一次绕组），串联在主电路（被测电路）中，而次级线圈匝数很多（通常称之为二次绕组）与仪表或继电保护装置、指示电路等连接。电流互感器具体连接方法示意图如图1所示。  图1 电流互感器的连接方法 2．工作基理 电流互感器的工作原理与变压器基本相同，电流互感器初级线圈的电流取决于原电路的负载电流，与次级线圈所接负载无关。次级线圈的电流随原电路负载电流的变化而改变，因此可通过连接的仪表测出被测电路的电流。 (责任编辑：admin) |
电流互感器分类 电工测量用电流互感器的连接方法和工作原理
时间:2017-03-10 15:11来源:未知 作者:admin 点击:
次
简述电流互感器分类-电工测量用电流互感器的连接方法和工作原理图解
