电压互感器的容量分为哪几种的精度等级与最大允许误差

电压互感器——按原理分为电磁感应式和电容分压式两类。按用途，电压互感器又分为测量用和保护用两类。容量:包括额定容量和最大容量。所谓额定容量系指在负荷功率因数为0.8时，对应于不同准确度等级的伏安数值在满足线圈发热条件下，所允许的最大负荷，当电压互感器按最大容量使用时，其准确度将超出规定数值。
①电磁感应式电压互感器。工作原理与变压器相同。基本结构也是铁芯和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。电压互感器本身阻抗很小，一旦副边发生短路，电流将急剧增加而烧毁线圈。为此，电压互感器原边接有熔断器，副边接地，以免原、副边绝缘损坏时，副边出现对地高电位而造成事故。电磁感应式电压互感器的等值电路与变压器的等值电路相同。
②电容分压式电压互感器。在电容分压器的基础上制成。电容式电压互感器多与电力系统载波通信的耦合电容器合用，以简化系统，降低造价。此时，它还需满足通信运行上的要求。电压互感器按结构分类，有充油式、干式以及三芯五柱式和单相式，还有全绝缘式和半绝缘式。

电压互感器的精度等级与最大允许误差

实际的电压互感器中总是存在一定的励磁电流及线圈阻抗，因此，必然会产生电压误差和相位误差。根据允许误差范围，电压互感器可分为四个精度等级。
    1．理想的电压互感器
    理想的电压互感器励磁电流为零，线圈的阻抗可忽略不计，初、次级电压比等于其匝数比，相位也没有偏移。
    2．电压互感器的精度等级与最大允许误差
    但是，实际的电压互感器中总是存在一定的励磁电流及线圈阻抗，因此，必然会产生电压误差和相位误差。根据允许误差范围，电压互感器可分为四个精度等级。电压互感器的精度等级与最大允许误差见表1所示。

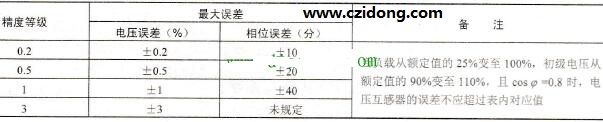

    表1    电压互感器的精度等级与最大允许误差

    3．举例说明
    电压互感器的每种精度等级都对应额定的容量，因此，同一电压互感器按其次级负载的大小可以在不同的精度等级下工作。
    JDZJ-10型电压互感器，在负载功率因数cosφ=0.8的情况下，精度等级为0.5级，其使用容量为50 VA；若精度等级为1级，则使用容量为80 VA；精度等级为3级时对应使用容量为200 VA；如果不考虑精度等级，仅需满足允许发热条件，则它的最大容量为400 VA
