三相交流异步电动机点动控制线路的检修方法解惑

时间:2018-01-29 10:56来源:未知 作者:admin 点击:
点动控制线路是指通过按钮进行控制,完成对三相交流异步电动机按下开关即转,松开开关即停的控制方式。 典型三相交流异步电动机点动控制线路图 三相交流异步电动机点动控制线路
点动控制线路是指通过按钮进行控制,完成对三相交流异步电动机按下开关即转,松开开关即停的控制方式。

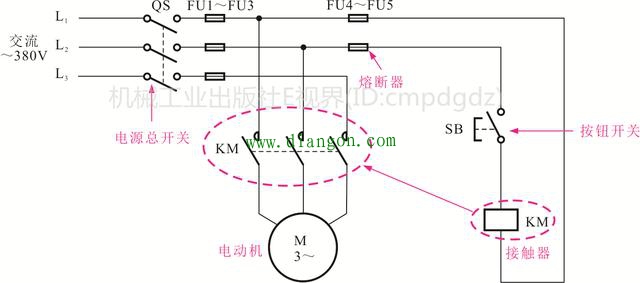

典型三相交流异步电动机点动控制线路图
三相交流异步电动机点动控制线路主要是由电源总开关QS、接触器KM、按钮SB以及三相交流感应电动机M构成的。
重点检修的部件有电动机供电电压、断路器、熔断器、按钮以及接触器。

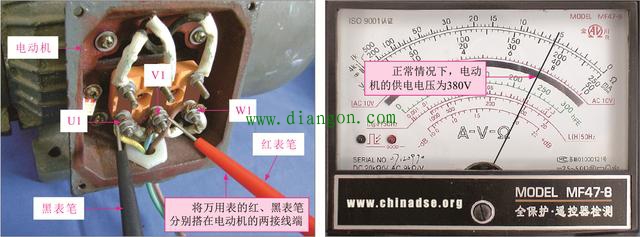

电动机供电电压的检测方法

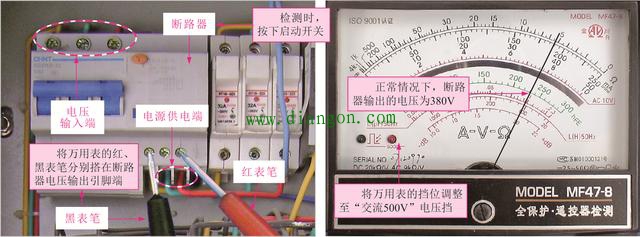

断路器的检测方法
将万用表的两只表笔任意搭在断路器的供电端上,当起动开关处于断开状态时,电压应为0;当起动开关处于闭合状态时,电压应为交流38V。

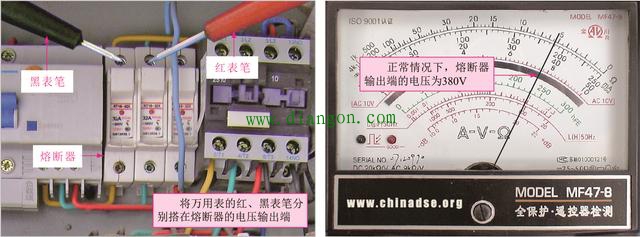

熔断器的检修方法
熔断器在电路中主要起保护作用,当电流量超过其额定值时,熔断器将会熔断,使电路断开,起到保护电路的作用,当其损坏时,会使操作失灵电动机无法起动。

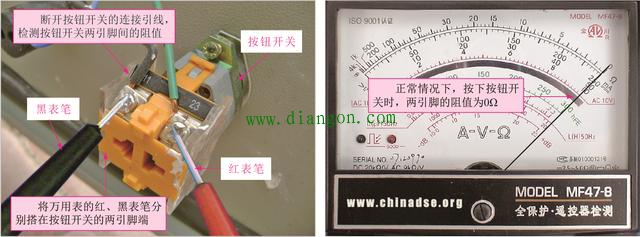

按钮的检修方法

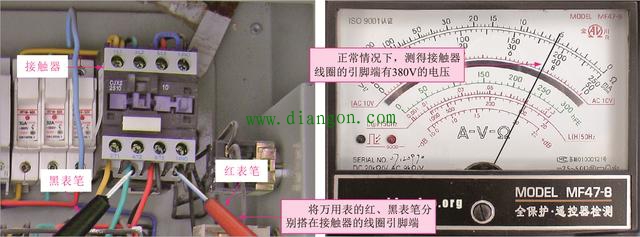

接触器线圈的检测方法

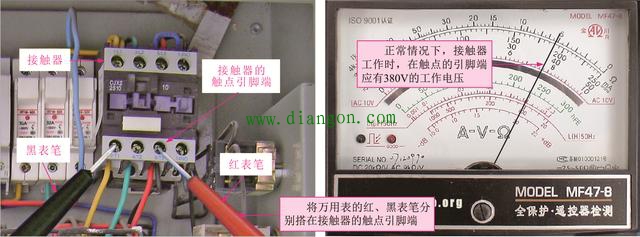

交流接触器触头的检测
