按速度原则切除启动电阻控制直流电动机起动的电路

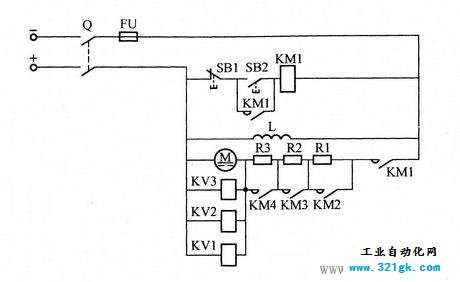

按速度原则切除启动电阻控制直流电动机起动的电路。图中KM1为电枢电源接触器，KM2、KM3、KM4为起动接触器。其工作原理是：合上电源开关Q，励磁绕组得电，按下起动按钮SB2,接触器KM1得电吸合并自锁，电动机电枢串入全部电阻开始起动。随着转速的上升，反电动势增大，电枢两端的电压逐渐增高，使起动接触器KM2、KM3、KM4按顺序依次动作，把Rl、R2、R3三个电阻逐个短接。电压继电器KV1、KV2、KV3可根据实 际直流电动机电压需要整定不同的吸合电压，要求满足三者吸 合电压为：


UKV1<UKV2<UKV3。再用 KV1、KV2、KV3去控制起动接触器KM2、KM3、KM4，实现电阻的逐个短接。当所有电阻被短接后，电动机就从起动过程过渡到正常运行过程。
