电子开关自锁互锁电路图三相异步电动机互锁电路图

自锁互锁开关在电器上使用很广泛，一般都是机械式，缺点是：体积大，易磨损，按触力大，转换速度低。电子开关可以克服上述缺点。

一．开关特点。开关的核心器件为四运放LM324，经巧妙设计，使每个运放有两重功能，电压比较器和施密特触发器。电压适用范围宽，档位可任意设计，如果加一档空档，可作为总复位，与数字电路配合时，可用同一电源，开关的输入输出电平符合数字电路的接口电平，由于运放的输入阻抗高，开关的输入电流小，可以用轻触开关．导电橡胶．薄膜开关作按键，或光、电、磁等转换信号驱动，可用三极管．可控硅．继电器等。

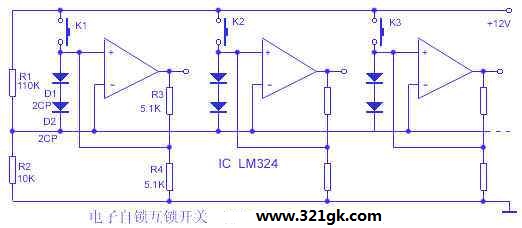

二．电路原理。每档电路相同，图中只画出三档。电阻根据电压选用，以保证开关可靠工作，尽量选用大阻值。
接通电源，R1、R2分压，为各运放反相端提供高电位，使各运放输出低电位。接通任一键，对应运放的同相端获得高电位，高于反相端1.4V（二极管压降），输出变为高断开关按键。因有R3、R4分压的反馈，同相端电位仍高于反相端，输出端维持高电位。当另一个键接通时，电路重复上述过程，同时，通过两只二极管D1．D2使所有运放的反相端电位高于R3．R4分压形成的同相端电位，所以输出端由高变低。总之，每一次按键，只有该运放输出高位，其余的都是低，这就是开关的自锁互锁功能。

三相异步电动机互锁电路图

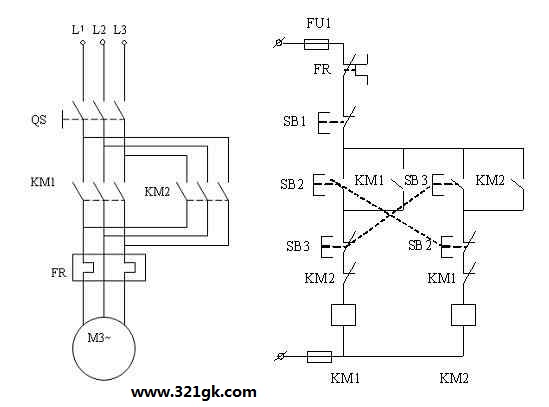

下图所示的控制线路中采用了两个接触器，即正转用接触器KM1 和反转用接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按Ll-L2-L3接入电动机。当接触器KM2的三对主触头接通时，三相电源的相序按L1-la-LI接入电动机，电动机就向相反方向转动。

电路要求接触器KMI和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成、两相电源短路，为此在KM1和KM2线圈各自支路中相互串联对方的一副动断辅助触头，以保证接触器KM1和KM2不会同时接通电源， KM1和KM2这两副动断辅助触头在线路中所起的作用称为互锁或联锁作用，这两副动断触头就叫互锁触头。
接触器互锁的电机正反转控制电路动作原理与过程是：先合上电源开关QS：

正转控制：按SB2→KM1线圈通电→KM1自锁触头闭合、KM1互锁触头断开、KM1主触头闭合→电动机M运转；
反转控制：先按SB1→KM1线圈断电→KM1自锁触头断开、KM1互锁触头闭合、KM1主触头断开→电动机M断电→按下SB3→KM2线圈通电→KM2自锁触头闭合、KM2互锁触头断开、KM2主触头闭合→电动机M反转。

这种电击正反转控制接线电路的缺点是操作不方便，因为要改变电动机的转向，必须先按停止按钮SB1，再按反转按钮SB3才能使电机反转。 (责任编辑：admin)
