一、干扰产生原理简介：

    电梯井内通常布置了动力、照明、风扇、控制、通信等线缆，各种电缆都会产生电磁辐射。与天线接收原理相同，同轴电缆也会“接收”这些干扰，即干扰电磁场在电缆上产生干扰感应电流，这个干扰感应电流也就会在电缆外导体(编织网)纵向电阻上产生干扰感应电压(电动势)，这个干扰感应电压刚好串联在视频信号传输回路“长长的地线”中，形成干扰。

    更重要的是这些随行电缆都是与视频电缆并行，且近距离捆扎在一起。这就形成了接近“最佳最有效的”干扰耦合关系。在一般工程中可以采用穿金属管或走金属槽的屏蔽干扰办法，但在电梯随动的环境中，这种方法无能为力。所以电梯环境下的抗干扰难度很大，只能选择较好的设计和施工方法。

    二、抗干扰措施：

    1、常用铜轴电缆抗干扰：

    不管是多层高编铜编网电缆、“铝箔-编网”的双屏蔽电缆、还是“铝箔-编网--铝箔-编网”的四屏蔽电缆，电气上都属于一个屏蔽层。干扰感应电压，都是直接串联在视频信号传输回路中。只是多层高编电缆的外导体电阻小，形成的干扰感应电压也相对较低一些。这对抗低频电源干扰、电机电火花干扰等有一定效果(几十kHz以下的干扰)。但对高频干扰，由于“趋肤效应”，高频阻抗与低编电缆相同，抗干扰效果也基本一样；所以应该清醒看到：高编电缆只有适当降低低频干扰的作用，防强干扰和高频干扰还是无能为力。

    2、电梯布线方式的抗干扰措施：

    ①视频监控电缆走出电梯井的位置选择：理想的选择应在井的中部，因为这时井内随行视频电缆长度，大约只有井深的一半多一点，最短，自然引入的干扰也最小；但工程上这种出线要求，只能看情况争取，实际工程不一定允许。

    ②过去，在不明白原理的情况下，多数出线位置都是和其他随行电缆一起走，从电缆井的顶部或底部走出。这种情况下，考虑到只有一半电缆是随行运动的，另一半只是固定延伸连接，不运动，我们把这部分叫做“不动电缆”；这就提供了一种可能：那一半随行运动电缆只能与其他随行电缆一起捆绑走线；而另一半不动电缆可以选择远离随行电缆单独走线的方法，在电梯井内把视频线紧贴井璧垂直走线，并把这部分电缆穿金属管或走金属槽，以屏蔽干扰对这部分电缆的影响，比较有效。

    ③随行运动部分的视频电缆与其他随行电缆捆扎时，设计者应充分了解其他随行电缆的结构和分布情况，捆扎时视频电缆应尽量远离电流大、频率高的电缆，近电流小频率低的电缆捆扎；这里，哪怕有1厘米的选择可能也要争取，因为干扰影响大小至少与距离平方成反比。

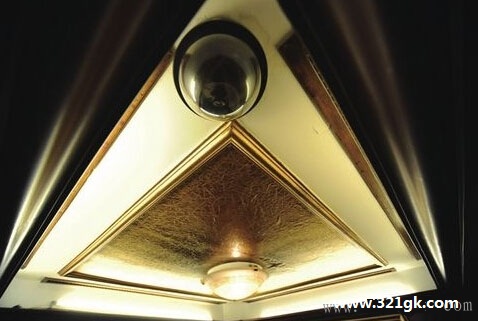

    ④摄像机金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的“地”，和电梯轿厢、导轨等要绝缘，这在安装摄像机时要特别注意。

    ⑤摄像机供电应优选集中直流供电方式，其次是选择轿厢照明电，不能用动力电。

    ⑥供电、控制等监控用电缆，尽量选用带屏蔽的电缆，防止干扰信号向外泄露。

    ⑦从电梯井出口到控制中心的视频电缆，应走金属管或走金属槽，以屏蔽沿途环境干扰对这部分电缆的影响，并注意这部分屏蔽与电梯井内的屏蔽，应做好电气连接。

    三、应用抗干扰同轴电缆：

    1、抗干扰同轴电缆是一种“双绝缘双屏蔽的同轴电缆”，其里面的芯线、绝缘层、屏蔽层仍然是标准的75欧姆电缆，没有区别。不同的是，在原来屏蔽层外，又增加了第二绝缘层和第二屏蔽层，外面再加上护套。从上面干扰产生原理分析已经知道，干扰在传统同轴电缆外层上产生的感应电压，串联在视频信号传输回路“长长的地线”中，从而形成干扰的。但采用抗干扰同轴电缆后，情况有了质的变化：干扰感应电压只能形成在“第二屏蔽层”上，并由里面的“第二绝缘层”把它与视频信号传输回路“长长的地线”绝缘隔离开，把干扰排除在视频信号传输回路之外，达到抗干扰的目的。

    2、这种抗干扰电缆的特性，对于电梯环境下的超强低频动力电源干扰，电机电火花干扰，变频电机干扰，控制信号干扰等几十千赫以下的干扰，抗干扰性能十分突出。

    3、在视频监控传输线路较长的工程设计中，采用“双绝缘双屏蔽的同轴电缆”后，传统工程上的一些抗干扰措施也可以大大化简，并能有效降低工程总造价。
