断路器dz47-63什么意思 断路器和空气开关的区别

时间:2017-05-23 09:52来源:未知 作者:admin 点击:
断路器dz47-63什么意思-断路器和空气开关的区别

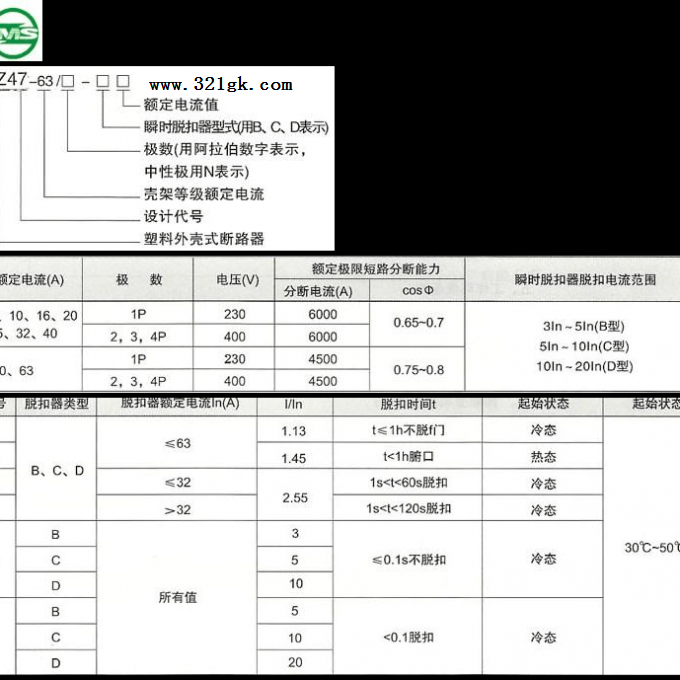

断路器dz47-63什么意思
DZ47-63高分断微型断路器(空气开关) 适用于保护线路的短路和过载,适用于照明配电系统或电动机的配电系统,外型美观小巧、重量轻、性能优良可靠分断能力较高,脱扣迅速,导轨安装,壳体和部件采用高阻燃及耐冲击塑料,使用寿命长,主要用于交流50Hz,额定电压至400V,额定电流至63A线路的过载、短路保护,同时也可以在正常情况下不频繁地通断电器装置和照明线路。
说明下:型号中的C是指照明保护,D是指电机保护。

断路器和空气开关的区别

1.电压等级的区别:一般空气开关适用的电压等级为500V以下,而断路器通常可以适用于220V以上的各电压等级.
2.遮断电流的能力不同:一般断路器能承受的负荷及短路电流更大些.
3.灭弧介质和方式的区别:断路器的灭弧介质和方式不但有空气断路器,还有真空断路器,多油断路器,少油断路器,六氟化硫断路器等.
4.配套设备的区别:一般相对于空开来讲断路器的测量,逻辑及执行部分的机构所配套的设备更复杂一些.
在正常情况下,空气开关的过电流脱扣器的衔铁是释放着的;一旦发生严重过载或短路故障时,与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩,使主触点断开。欠压脱扣器的工作恰恰相反,在电压正常时,电磁吸力吸住衔铁,主触点才得以闭合。一旦电压严重下降或断电时,衔铁就被释放而使主触点断开。当电源电压恢复正常时,必须重新合闸后才能工作,实现了失压保护。
1、断路器:能接通、承载和分断正常电路条件下的电流,也能在规定的非正常电路(例如短路)下接通、承载一定时间和分断电流的一种机械开关电器。
2、塑壳式断路器:具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。
3、空气断路器:触头在大气压力的空气中断开和闭合的断路器
4、真空断路器:触头在高真空管中断开和闭合的断路器
因塑壳式断路器一般使用空气作为灭弧介质,因此有空气开关的俗称,但空气开关的说法其实并不严谨,因开关与断路器是不同的两个概念。
从作用看:
1、空气开关一般在小电流电路中主要起“隔离”和“保护装置”的作用,也叫自动开关,也叫空气断路器;
2、断路器有很好的灭弧能力,在电路短路大电流情况下,自动跳闸;在高电压、大电流电路中,常用作停电、送电,接通、断开负荷的操作电器;
(1)电压等级的区别:一般空气开关合用的电压等级为500V以下,而断路器通常可以合用于220V以上的各电压等级.
(2)遮断电流的能力不同:一般断路器能承受的负荷及短路电流更大些.
(3)灭弧介质和方式的区别:断路器的灭弧介质和方式不但有空气断路器,还有真空断路器,多油断路器,少油断路器,六氟化硫断路器等.
(4)配套设备的区别:一般相对于空开来讲断路器的丈量,逻辑及执行部门的机构所配套的设备更复杂一些.
断路器有真空断路器和SF6断路器等多种型号,它的开断电流要比普通的空气开关大,开断容量也要更大,真空断路器一般用于6KV的系统,SF6断路器用于500KV变电站,两者都用直流110V作为控制电源,由控制信号触发才会动作,一般的空开用在380/220系统,相当于刀闸。
主要区别为电流等级,微型断路器一般为63A以下,塑壳断路器一般为630A以下,空气断路器一般为630A以上
塑壳断路器也是空气断路器。常用的空气断路器有框架式断路器和塑壳断路器两种,前者的容量大。额定开断电流也大,体积也大,所以没有塑料外壳,断路器的各部分零件装在一个钢框架上。后者的容量相对较小,额定开断电流也小一些,所以体积也小,整个断路器采用塑料外壳保护。一般框架式断路器用于电流较大的电源回路上,而塑壳断路器用于负荷回路上。 (责任编辑:admin)
