施耐德1p和2p漏电断路器有什么区别漏电开关的容量少于断路器

施耐德1p和2p漏电断路器有什么区别
漏电开关也分为许多种,通常我们使用的就是漏电开关1P+N和2P,二者有什么不同呢?1P断路器可以用在家电中,正确接法应该是切断火线,2P断路器也可以用在家电中,但只能接火线,分别控制不同的家电零线不能断开,2P漏电断路器除外,它是火,零分开的,零线实际上并没断开。
1P就是只能断开和控制火线的空气断路器。只有1P+N 的才能做成漏电保护开关,并且也是只断开火线。2P是同时断开零线和火线,或者同时断开两根火线。2P有两种:1、带漏电保护。2、只是空气断路器不带漏电保护。除此之外还有额定工作电压的区分.
对于微型断路器来说,1P+N、1P、2P一般都用来作为单相用电器的通断控制,但效果不同。
1P------单极断路器,具有热磁脱扣功能,仅控制火线(相线),模数18mm;
1P+N----单极+N断路器,同时控制火线、零线,但只有火线具有热磁脱扣功能;模数同样为18mm;
2P------单相2极断路器,同时控制火线、零线,且都具有热磁脱扣功能,模数为2*18mm=36mm。
所以,可以得出以下结论:
1、为减少成本,用1P就可以,但上级断路器必须有漏电脱扣功能,检修时为防止火、零错乱造成事故,必须切断上级电源;
2、为检修时避免1条的问题,可用1P+N(即DPN);
3、用2P的理由:对于同样是18mm模数的断路器壳体而言,内部装1P和装1P+N是有区别的,前者在短路事故状态下的“极限分断能力”肯定要高于后者,毕竟空间是影响分断能力的一个重要因素。所以,对于比较重要、检修与操作频繁、容易出现故障的用电回路,最好还是用2P(成本高些)。
4、用1P前提是照明配电箱必须具有漏电脱扣功能,至少进线(或出线的上一级)要用漏电断路器。

漏电开关的容量少于断路器，这样会跳闸吗

因为：当时线路重新整改，将原有的全部利旧
条件：1个漏电开关的容量只有C20，1个断路器有C40、而且还需要分别控制两路设备，一个是控制灯，一路是要控制插座，只好先这样接法，等买回来新的漏电开关和断路器才重新换。

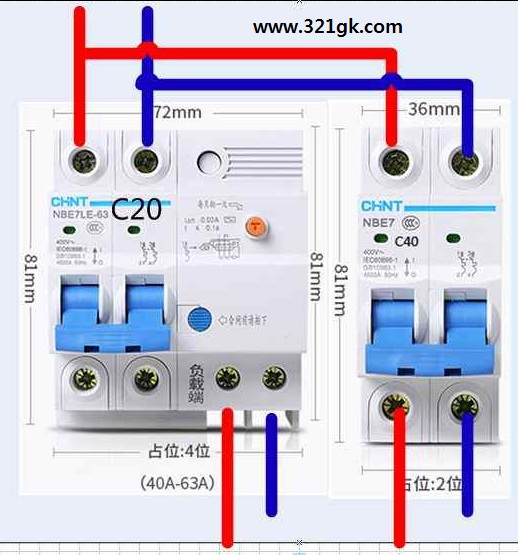

图一：条件限制只能这样暂时接法，这样会跳闸吗

图二：正确的接法应该是需要这样接的
