线路中的负荷电流必须小于小型断路器的额定电流，必须考虑到留有一定的余量，一般选择小型断路器的额定电流比实际负荷电流大 20℅左右，不能选择额定电流大大超过负荷电流的小型断路器，要同时考虑到小型断路器的过载保护及短路保护。若选取过大额定电流的小型断路器，否则小型断路器的过载保护将失去作用；还因选择小型断路器的额定电流过大，负载端的短路电流达不到小型断路器瞬时脱扣器的整定动作值，从而导致小型断路器的短路保护失效。

高压断路器弹跳速度测量方法

断路器的速度，现场一般需要测量，如果断路器特性有了问题或者检修后，必须进行速度测量，下面以LW6系列SF6高压断路器速度测量为例，介绍断路器速度测量方法。
一、测速装置的安装

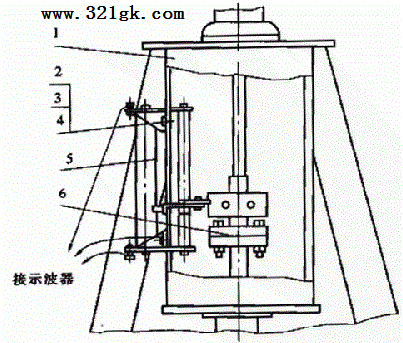

安装示意图如图1所示。测速装置5与连接座1用M10×28六角螺栓2、垫圈3和弹垫4紧固好，调速工具与接头6连接；触头5应与滑线电阻接触好；把测速工具的三根引线（两红线接线柱为滑线电阻两端引线，黑色接线柱为滑动触头引线），接至测速示波器。

图1 测速装置安装示意图
1—连接座；2—六角螺栓；3—垫圈；
4—弹垫；5—测速装置；6—接头 二、测速方法
1.测速接线

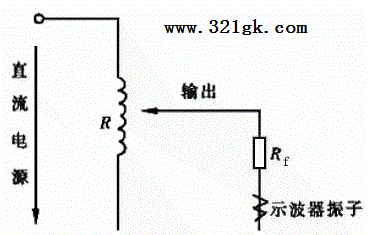

测速接线图如图2所示。由于断路器工作缸活塞杆和触头动作行程比例为1：1，因此，可以直接将开关动作触头的行程与时间的曲线绘制在示波图上。图中直流电源可用干电池串联成9～13V电压；R为测速电阻，为绕线电阻，阻值为1250Ω左右；输出端电阻Rf为8～10KΩ，Rf满足大于R；振子为FC型400号为宜。

图2 速度测量接线示意图 2.速度的测量
(1)定义
刚分点：电路起在分闸时从开始运动到运动至43mm时的位置。
刚合点：断路器在合闸时从开始运动到运动至107mm时的位置。
分闸速度：从刚分点到刚分点后72mm处，这段运动的平均速度。
合闸速度：从刚合点至刚合点前36mm处，这段运动的平均速度。
(2)计算平均速度

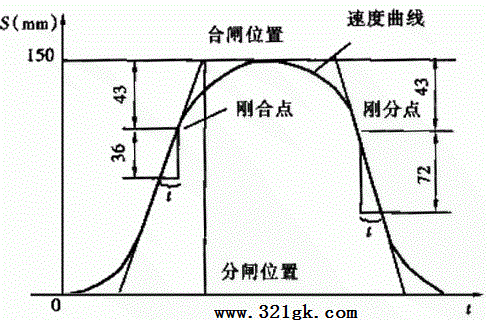

用示波器记录的速度曲线如图3所示。根据触头行程1500mm，再结合示波速度曲线图中的实际高度，求出两者比例。然后由该比例找出各特征点（刚分点和刚合点），作一个直角三角形，计算出分闸和合闸的平均速度V＝S／t。

图3 速度曲线示意图 三、测量速度时注意事项
1.测速必须在额定操作电压、气压和油压下进行。
2.测速必须在开关同步合格后进行。每台三相只测一相即可。
3.目前已有多功能开关特性测试仪，如武汉研创高科研发的GKC-Y高压开关动特性测试仪，仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。本仪器可进行各种类型（多油，少油，SF，真空等）和厂家（进口，国产）的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。 (责任编辑：admin)
