交流接触器线圈过热或烧损原因和处理方法-电阻串联和并联电路

(1)交流接触器线圈过热或烧损可能原因

①电源电压过高或过低。

②线圈技术参数（如额定电压、频率、负载因数及适用工作制等）与实际使用条件不符。

③操作频率过高。

④线圈制造不良或机械损伤、绝缘损坏等。

⑤使用环境条件特殊，如空气潮湿，含有腐蚀性气体或环境温度过高。

⑥运动部分卡住。

⑦交流铁芯表面不平或去磁气隙过大。

⑧交流接触器派生直流操作的双线圈，因常闭联锁触头熔焊不释放而使线圈过热。

(2)处理办法

①调整电源电压。

②更换线圈或接触器。

③选择其他合适的接触器。

④更换线圈，排除引起线圈机械损伤的故障。

⑤采用特殊设计的线圈。

⑥排除卡住现象。

⑦清除表面或调换铁芯。

⑧调整联锁触头参数及更换烧坏线圈。

电阻串联和并联电路

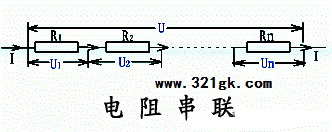

1.串联电路：

把多个电阻一个接一个地串联起来，使电流只有一条通路，这样的连接方式叫做串联。串联电路的基本特点是通过各电阻元件的电流强度I相同，此外，串联电路的总电压等于各个电阻两端电压之和：　　　　　　　　　　　　　　　 U=U1+U2+…Un， (1) 若个电阻元件服从欧姆定律，则有:U1=IR1，U2=IR2，…，Un=IRn，(2) 此式表明：在串联电路中，电压的分配与电阻成正比。将（2）式代入（1）式，得: 　　　　　　　　　　　　　　　 U=I（R1+R2+…+Rn）所以串联电路中的等效电阻R为:　　R=U/I= R1+R2+…+Rn 。各电阻上消耗的功率为：　　　　　P1=U₁I=I₂R₁，P2=U2I=I2R2，…，Pn=UnI=I2Rn 。 2. 并联电路

把多个电路并排地接起来，使电路有两个公共联接点和多条通路，这样的联接方式叫做并联。并联的基本特点是各电阻两端有相同的电压，此外，通过并联电路的总电流强度等于通过各支路电流强度之和：　　　　　　　　　　　　I=I1+I2+…In，（1）若个电阻元件服从欧姆定律，则有:　　I1=U/R1，I2=U/R2，…In=U/Rn,（2）此式表明：在并联电路中，电流的分配与电阻成反比。将（2）式代入（1）式，得:　I=U（1/R1+1/R2+…+1/Rn）所以并联电路的等效电阻R的倒数为:　　1/R=1/R1+1/R2+…+1/Rn 。各电阻上消耗的功率为：　　　P1=U1I=U2/R1，P2=U2I=U2/R2，…，Pn=UnI=U2/Rn 。
