交流接触器热继电器接线图带指示灯实物图-穿过线圈的磁通发生变化而产生的感应电动势

时间:2016-01-27 14:03来源:未知 作者:admin 点击:
交流接触器热继电器接线图带指示灯实物图-穿过线圈的磁通发生变化而产生的感应电动势

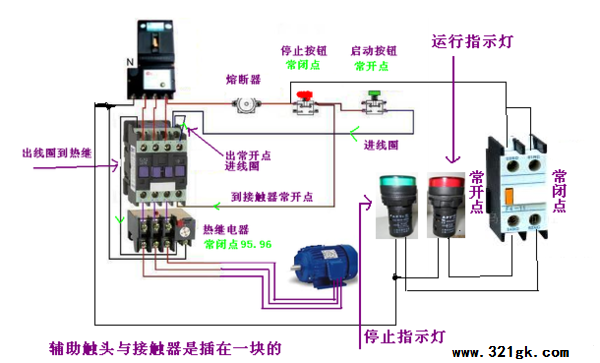

控制指示灯的是接触器的辅助触点的常开和常闭点,当按下启动时接触器吸合,辅助触点的常开点闭合  红灯得电指示灯亮,处于运行状态;

处于停止状态时 辅助触点常闭点 处于闭合状态 绿亮显示停止状态指示灯是显示设备运行状态的 不用另外接开关。
穿过线圈的磁通发生变化而产生的感应电动势

线圈内磁通变化的电磁感应现象
线圈内磁通变化的电磁感应现象
导体在磁场中作切割磁力线运动时会在导线两端产生感应电动势。把导线连接成一个闭合回路,回路中就有感应电流。在下右图所示的几种情况下,也会产生感应电动势和感应电流。

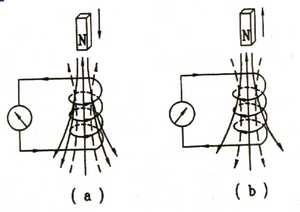

如上图所示,将条形磁铁插入线圈的过程中,磁铁所产生的磁力线在线圈内的条数会增加,也就是通过线圈的磁通增加。而当磁铁拔出过程中,线圈内的磁力线条数减少,即穿过线圈的磁通减少。

实验表明,在这两种情况下线圈内均由感应电动势产生,由于线圈与检流计G组成闭合回路,所以回路中有感应电流,检流计G的支撑发生了偏转。但在上述两种情况下,检流计的指针偏转方向恰相反,由此说明这两种情况下所产生的感应电流方向相反。

从以上实验得知:对任一回路来说,只要回路内的磁通发生变化,在该回路中就会产生感应电动势,如果该回路是闭合的,在回路中就有感应电流。磁通变化越快,感应电动势也就越大;反之,磁通变化越慢,所产生的感应电动势也越小。
