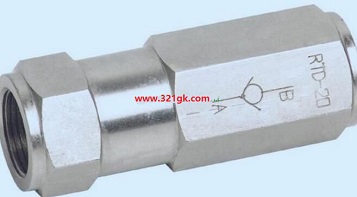

此种阀结构及工作原理都是比较简单的，主要作用就是限制介质向一个方向流动，逆向流不通。

从结构来看有普通与液压单向阀之分，普通单向阀其功能只允许介质单向流动，犹如单行道马路，液压单向阀可以逆向，但必须通过控制油口的压力油来实现，因此正反向介质流动均能自由通过。单向阀安装时方向必须的注意，要不然影响系统工作。比如，泵出口要装单向阀，要是安装方向搞反了，那么极有可能导致泵反转而损坏电机，因此可以起到保护液压泵的作用。

单向阀，有介质流动时要求压力损失小，介质反向流入时阀口密封性要好且无泄露，工作环境无振动及冲击。应用方面，比如液压泵的保护，防止介质倒流而使泵反转导致损坏。用作液流方向选择、作大流量排液、用于保持低压回路压力、用于液压系统回油路。止回阀其实就是单相阀，其功能就是防止各类管路或设备上流体介质逆向流动的单向启闭阀。

三菱FR-520变频器维修运行无输出电压故障案例分析

客户送过来一台三菱FR-S520S-1.5K-CH变频器，其维修故障是运行无输出电压。进行初步检测变频器功率模块和驱动电路没有发现问题。于是，决定给变频器通电进行试机。由于该三菱变频器运行频率及运行命令的给定方式为控制端子输入，为了在试机时控制方便，通电前先将变频器的控制端子进行必要的连接：把变频器的STF（正转运行命令）和SD（数字输入信号公共端）端子用电线分另别引出来，再把10（+5V）、2（给定频率模拟量输入）和5（模拟信号公共端）端子接入电位器。

准备工作完毕后，变频器接入220V单相交流电，操作面板显示输出频率0.00Hz，没有报警故障信息，正常。短接变频器STF和SD端子，变频器接收到运行命令开始运行，操作面板上的运行指示灯点亮，并且面板运行频率显示值也能跟随频率给定电位器调节而变化，但变频器检测到没有输出电压。试着把变频器改成操作面板方式运行，当按下MODE键时变频器却没有反应，无法进入参数设定模式。

是三菱变频器的MODE键接触不良呢，还是主控板存在问题？首先检测从简单的变频器维修原因开始，看看按键接触是否不良。将变频器主控板拆下，变频器的所有按键都在主控板上，经过检测，发现导致变频器维修无输出电压故障的原因是按键都有接触不良，这种情况比较少见！接着，用金属镊子将各个按键引脚分别人为短接，变频器会作出相应按键功能的反应，这说明问题确实是按键问题，主控板是好的。

当用镊子短接STOP/RESET按键时，听到变频器内传来“吧嗒”一声响，是充电继电器吸合的声音。这是什么情况？重新将STF和SD端子短接，呵呵，变频器居然有输出电压了，而且三相输出电压的对称度很好！带着兴奋地心情，赶紧断电，把测试小电机接入变频器输出端子，再上电起动变频器，呵呵，电机运转的很轻快，很稳定，用钳形电流表侧三相输出电流也很对称，变频器维修运行无输出电压的故障就这么解决了！说实话，解决的有点突然，解决的有点意外，解决的有点不太明白！

这次三菱FR-S520S-1.5K-CH变频器维修故障的经历有点特殊，特殊在变频器故障发生的原因和解决的方法让人有点发蒙，迷迷糊糊的把问题就解决了，但总觉着有点意犹未尽。事后对变频器维修检测过程分析一下，估计存至某种未知的故障因素导致主回路充电继电器上电不动作，变频器虽然接受到运行命令，但变频器就是没有输出电压。当变频器RESET复位按键有效时，无意间解除了未知变频器维修故障因素，充电继电器也就随之吸合动作，变频器恢复正常。
