WINCC与S7 plc通过MPI协议通讯时，在PLC侧不须进行任何编程和组态；在WINCC上要对S7 CPU的站地址和槽号及网卡组态。
1、PC机上MPI网卡的安装和设置

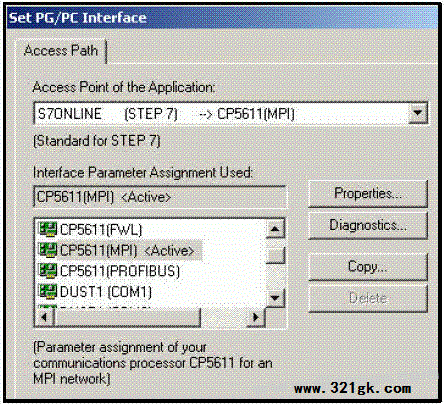

首先，将MPI网卡CP5611插入PC机上并不固定好，然后，启动计算机，在PC机的控制面板中双击“Setting PG/PC interface”图表，弹出窗口中就会显示已安装的网卡，例如下图所示的是CP5611网卡安装后的界面：

2、在WINCC上添加SIAMTIC S7通讯协议

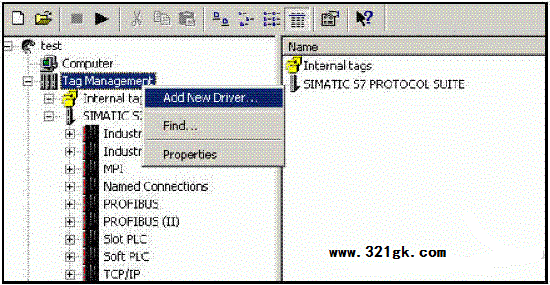

网卡安装正确后，打开WINCC，选择“Tag Management”击右键选择“Add New driver”，再弹出窗口中选择”SIAMTIC S7 protocol suite”连接驱动，将其添加到”Tag Management”向下，如下图：

S7协议组包括在不同网络上应用的S7协议，如MPI网，PROFIBUS网，以及工业以太网等，在这些网络上，应用层是S7协议，这里我们通过MPI网通讯。
3、在WINCC通讯连接参数设置

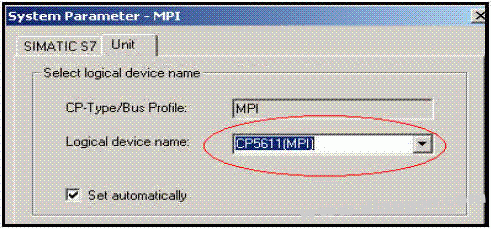

选择MPI通讯协议并按右键选择“System parameter”进入如下图系统参数设置界面：

4、在WINCC上建立通讯连接

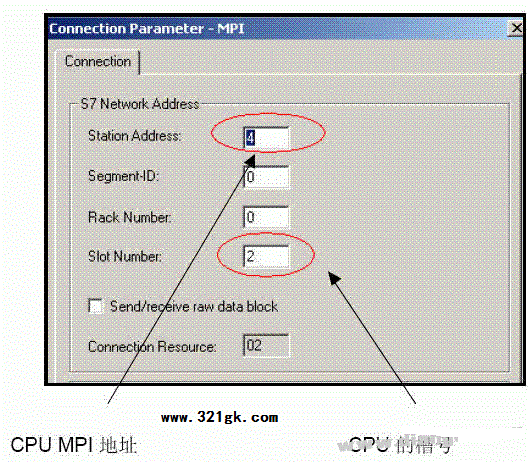

选择MPI通讯驱动并按右键选择“New driver connection”建立一个连接，如果连接多个CPU，每连接一个CPU就需要建立一个连接，所能连接的CPU的数量与上位机所用网卡有关，例如CP5611所能支持的最大连接数是8个，网卡的连接数可以在手册中查找。这里需要修改每个连接的属性，如选择CPU的站地址和槽号等，具体如下图：

连接S7-300 CPU时槽号都是2，连接S7-400 CPU时，槽号应参照STEP7硬件组态中的槽号，所有这些工作完成之后通讯就可直接以建立起来。
5、通讯诊断
如果此时通讯有问题，应检查网卡是否安装正确，通讯电缆和接头是否接触良好，组态参数是否正确等，如果使用CP5511，CP5611或CP5613通讯卡，诊断起来就比较简单，在PC机的控制面板PG/PC接口中，利用这些CP

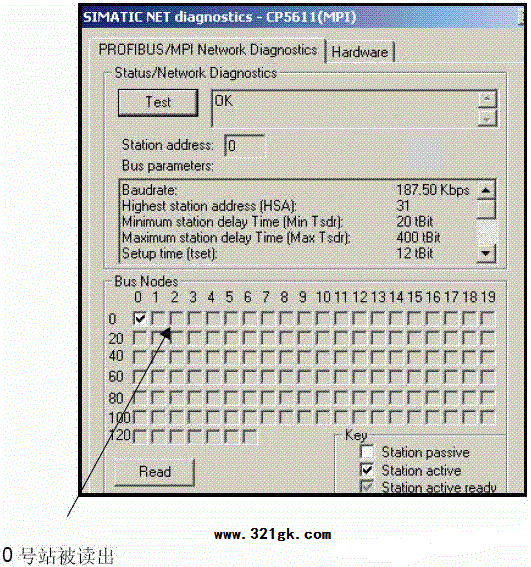

自身的诊断功能读就能出MPI网络上所以站地址，具体可参见下图：

如果CP5611的站地址是0，CPU的MPI的站地址是4，其诊断结果是0，4站被读出来，这样就可以判断连接电缆和插头是否接触良好，若网卡及站地址都没有错误，则WINCC的组态参数肯定有问题，须对此做进一步检查。
如果用户通讯使用的是PC adapter而不是上面提到的专用通讯卡，则问题的诊断就比较麻烦。 (责任编辑：admin)
