西门子plc常见的通讯方法有RS485通讯，PPI通信，MPI通信，以太网通信，下面就对他们进行一一的介绍。


　　1、RS485串口通信

　　第三方设备大部分支持，西门子S7PLC可以通过选择自由口通信模式控制串口通信。最简单的情况是只用发送指令（XMT）向打印机或者变频器等第三方设备发送信息。不管任何情况，都必须通过S7PLC编写程序实现。当选择了自由口模式，用户可以通过发送指令（XMT）、接收指令（RCV）、发送中断、接收中断来控制通信口的操作。


　　2、PPI通信

　　PPI协议是S7-200CPU最基本的通信方式，通过原来自身的端口（PORT0或PORT1）就可以实现通信，是S7-200CPU默认的通信方式。PPI是一种主-从协议通信，主-从站在一个令牌环网中。在CPU内用户网络读写指令即可，也就是说网络读写指令是运行在PPI协议上的。因此PPI只在主站侧编写程序就可以了，从站的网络读写指令没有什么意义。


　　3、MPI通信

　　MPI通信是一种比较简单的通信方式，MPI网络通信的速率是19.2Kbit/s~12Mbit/s，MPI网络最多支持连接32个节点，最大通信距离为50M。通信距离远，还可以通过中继器扩展通信距离，但中继器也占用节点。MPI网络节点通常可以挂S7-200、人机介面、编程设备、智能型ET200S及RS485中继器等网络元器件。


　　西门子plc与PLC之间的MPI通信一般有3种通信方式：

　　1）全局数据包通信方式

　　2）无组态连接通信方式

　　3）组态连接通信方式


　　4、PROFIBUS-DP通信

　　PROFIBUS-DP现场总线是一种开放式现场总线系统，符合欧洲标准和国际标准。PROFIBUS-DP通信的结构非常精简，传输速度很高且稳定，非常适合PLC与现场分散的I/O设备之间的通信。


　　5、以太网通信

　　以太网的核心思想是使用共享的公共传输通道，这个思想早在1968年来源于厦威尔大学。1972年，Metcalfe和DavidBoggs（两个都是著名网络专家）设置了一套网络，这套网络把不同的ALTO计算机连接在一起，同时还连接了EARS激光打印机。这就是世界上第一个个人计算机局域网，这个网络在1973年5月22日首次运行。Metcalfe在首次运行这天写了一段备忘录，备忘录的意思是把该网络改名为以太网（Ethernet），其灵感来自于“电磁辐射是可以通过发光的以太来传播”这一想法。1979年，DEC、Intel和Xerox共同将网络标准化。

　　1984年，出现了细电缆以太网产品，后来陆续出现了粗电缆、双绞线、CATV同轴电缆、光缆及多种媒体的混合以太网产品。以太网是目前世界上最流行的拓朴标准之一，具有传传播速率高、网络资源丰富、系统功能强、安装简单和使用维护方便等很多优点。

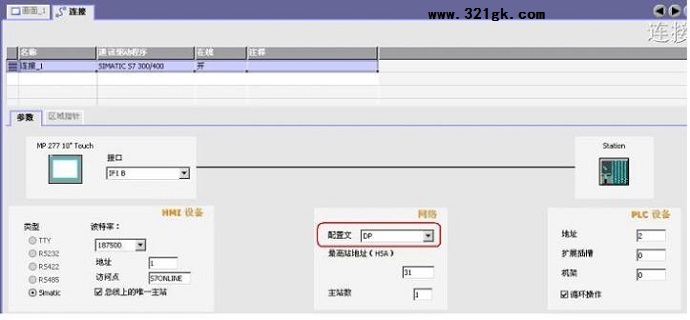

HMI同S7-300 PLC DP端口间的通信方式
