在同一个西门子STEP 7项目中配置共享设备的步骤

下面的实例描述了共享设备的最简单配置：两台IO控制器共享一个IO设备的子模块。两台IO控制器位于同一个STEP 7项目中，优点是一致性检查自动完成。
　　步骤
　　为了能够使用共享设备功能，需要在SIMATIC管理器和HW Config中执行某些组态步骤。
　　准备事项
　　1.在SIMATIC管理器中创建名称为"共享设备项目"的项目。
　　2.插入两个站(SIMATIC 300)。
　　3.在HW Config中打开站，然后组态带PROFINET接口的CPU(在此例中为CPU 319-3 PN/DP)。
　　4.为刚刚创建的站的PROFINET接口设置参数。
　　5."保存并编译"各个站。
　　创建共享的设备
　　1.在HW Config中打开所创建的其中一个站。

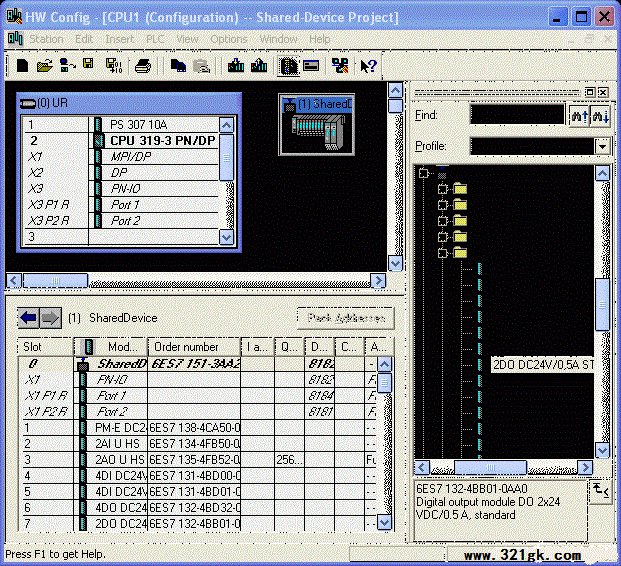

　　2.如屏幕截图所示，使用几个子模块配置分布式I/O系统ET 200s(IM151-3PN)。

　　3.使用快捷菜单(鼠标右键)复制刚刚创建的分布式I/O系统。
　　4.保存硬件配置，然后关闭已配置的站。
　　5.在HW Config中打开早先创建的其它站。
　　6.若要将分布式I/O系统作为共享设备插入，右击PROFINET线路。在快捷菜单中选择"粘贴共享"命令。
　　7.保存硬件配置，然后关闭已配置的站。
　　已经成功创建了共享设备；现在设置将子模块分配给已配置的站。
　　分配子模块
　　必须单独为每个站分配子模块。请牢记对站的更改也将影响其它站！只能将子模块分配给一个站！
　　1.打开第1个站中分布式I/O系统的属性对话框。
　　2.跳转到"访问"选项卡。
　　3.组态对各个子模块的访问。从"数值"列的下拉列表中选择访问的类型。可以在以下两者之间选择：
　　．不访问子模块："- - -"
　　．完全访问子模块："完全" 　　4.请注意：设置"完全"自动会导致其它站的设置为"- - -"；另一方面，设置"- - -"并不会自动地导致其它站的设置为"完全"。
　　5.保存并关闭站。
　　6.对第2个站重复步骤1-4。
　　7.然后将组态下载至站。
　　用户程序中的共享设备
　　共享设备在用户程序中不充当特殊角色。如平常一样对站中分配的子模块进行寻址，其它子模块不接收地址。 (责任编辑：admin)
