用PLCSIM调试PLC程序-西门子PLC实数和长整数间的转换

要使用plcSIM调试之前，先要进行PG/PC设置。打开控制面板，在Set PG/PC Interface中将接口参数设为None。
打开STEP软件，在SIMATIC Manager中单击工具栏上的“打开/关闭仿真器”按钮来启动PLCSIM。
在PLCSIM中可以添加输入变量、输出变量、工作存储区、定时器、计数器、显示变量、显示一个字节、显示堆栈、显示累加器、地址寄存器和状态字、显示块寄存器几个按钮，单击就会出现要监视、修改的变量名称。
仿真前要先把要仿真的程序下载到PLCSIM中。
设试的时候按照你的设想设置输入变量、输出变量、工作存储区、定时器、计数器等的状态来完成对程序的检测。

西门子PLC实数和长整数间的转换

因为实数的数值范围远大于32位整数，所以有的实数不能成功地转换为32位整数。如果被转换的实数格式非法或超出了32位整数的表示范围，则在累加器1中得不到有效结果，而且状态字中的OV和OS被置1。

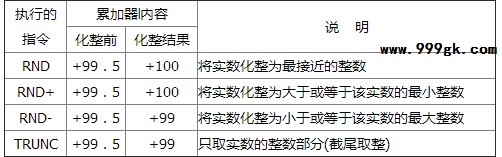

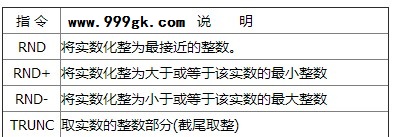

上面的指令都是将累加器1中的实数化整为32位整数，因化整的规则不同，所以在累加器1中得到的结果也不一致，如下表
