西门子S7-1200定时器断电保持？S7-200接线及WINCC通信

西门子S7-1200plc在使用高速计数器的定时器无法做到断电保持，，普通的数据块可以，按照阿鸣老师的方法：可以在数据块里面设置。S7-1200的DB块必须要勾上“保持性”。

DB块中如果勾上保持性，就可以断点保存数据；

但是要注意，分两种情况：如果DB块是仅符号访问，可以勾选部分；如果不是，就要全勾选或全部勾选。

S7-200接线及WINCC通信问题

问题1：plc如果是220V交流供电电源，接地安全。可是如果是24V供电电源，还需要接地吗？

2：PLC有接地端接地，为什么M端（负极）还要接地？

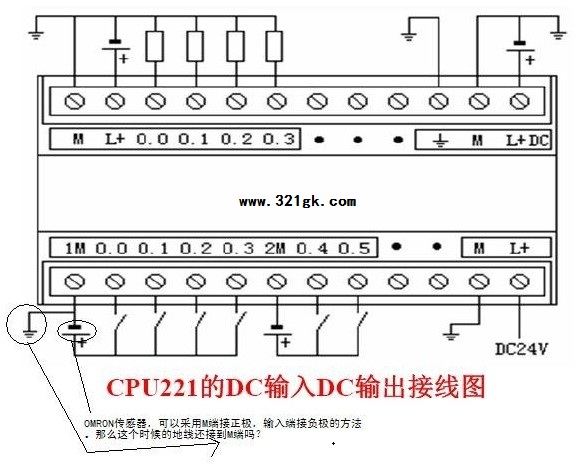

3：如图，如果接OMRON传感器输入，可以采用1M端接高电平，输入端接低电平。这个时候，地线怎么接？接到M端？

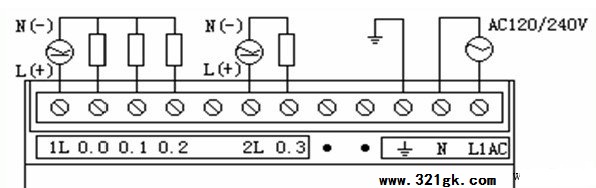

4：如图2，为什么当供电电源、输出电源是交流电的时候，N 1L 端不需要接地？

5：S7-200为什么输入端M是公共端，输出L是公共端？

PLC接线图PLC接线图

答：问题1：PLC如果是220V交流供电电源，接地安全。可是如果是24V供电电源，还需要接地吗？

答：需要接地，供电电源去杂波和抗干扰。

2：PLC有接地端接地，为什么M端（负极）还要接地？

答：M端和接地端是分开的，接地是接地，M端是接电源的0V。

3：如图，如果接OMRON传感器输入，可以采用1M端接高电平，输入端接低电平。这个时候，地线怎么接？接到M端？

答：你把第1，2的问题搞明白了，就知道M不是接地了，而是0V。接地和M分开。传感器不需要接地，都是接电源和信号输入端的。图的表达不正确。

4：如图2，为什么当供电电源、输出电源是交流电的时候，N 1L 端不需要接地？

答：还是同样的问题，M和接地分开，PLC上端的接地标识，就是完全接地。

5：S7-200为什么输入端M是公共端，输出L是公共端？

答，L是电源的正端，M通常指0V。这个都是基本接线要求，同个电源在统一输入情况下，都是公用的。
