西门子S7系列PLC编程软件可以修改符号表而不用修改程序

时间:2015-12-31 10:37来源:未知作者:admin 点击: 次

西门子S7-200PLC编程软件为什么可以修改符号表而不用修改程序

在做程序，因为现在很多DI/DO点的位置都变了，改完符号表还得改程序，很容易出错。

有没有类似S7-200编程软件那种功能，可以以符号为准，只修改符号表就行了。

答: 根据您的描述，是希望使用符号寻址方式，修改IO区的实际地址，此方式是可以实现的。

主要分为以下步骤

第一步骤：设置程序访问的优先级，选择符号寻址。如图1
  第二步骤：确认程序是以符号寻址，并且将显示模式按照图中所设置，及程序显示符号寻址方式，如图2
  第三步骤：打开符号表，修改IO地址，如图3
  第四步骤：修改寻址方式为实际地址，同第一步骤

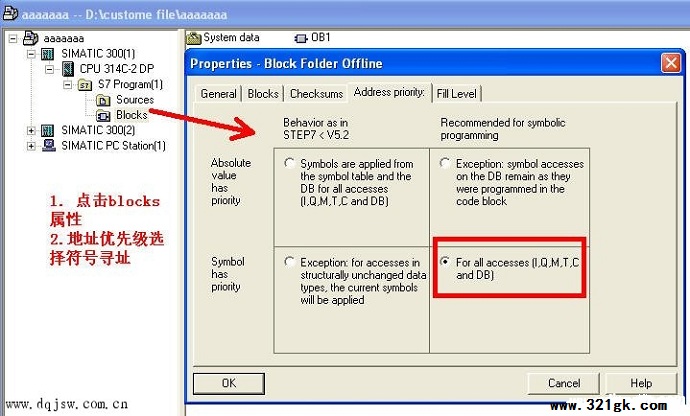

图1 修改寻址优先级

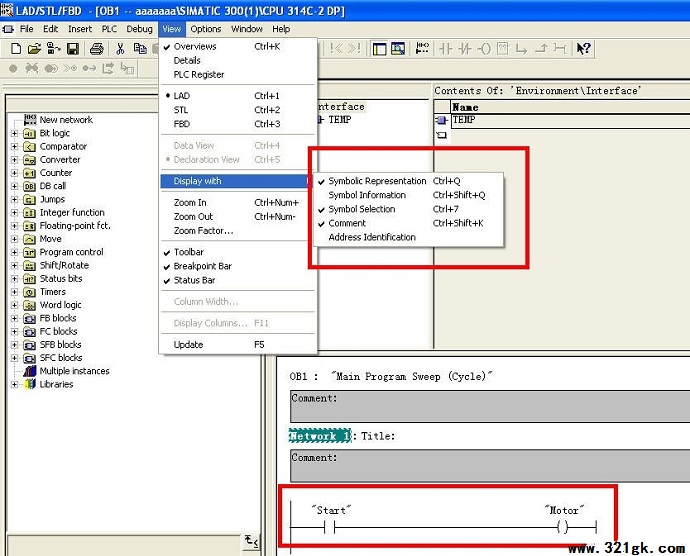

图2 确认显示

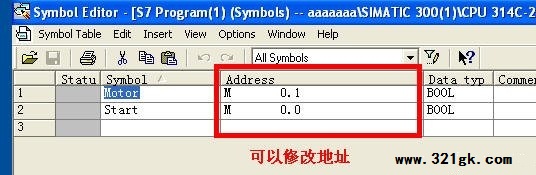

图3 符号表修改
