西门子PLC中的s与set指令区别-UDT数据类型是如何使用

时间:2016-01-03 11:32来源:未知作者:admin 点击: 次

西门子PLC中的s与set的指令有什么区别-西门子PLC中UDT数据类型是如何使用

S是根据RLO状态来置位，SET是将 RLO 状态来置位。
1、S 置位：如果 RLO = 1，则使用置位指令（S），可以将寻址位置位为“1”
例如：
A I0.0
S Q0.0//如果I0.0为1( RLO = 1)，则 Q0.0也为1；如果I0.0为0( RLO = 0)，则 Q0.0也为0.。
2、SET RLO 置位：使用 RLO 置位（SET）指令，可以将 RLO 的信号状态置为“1”。
例如：
SET//将RLO 置位
=M 0.1//RLO 为1，则M 0.1也为1.

西门子PLC中UDT数据类型是如何使用

UDT,用户自定义数据类型。

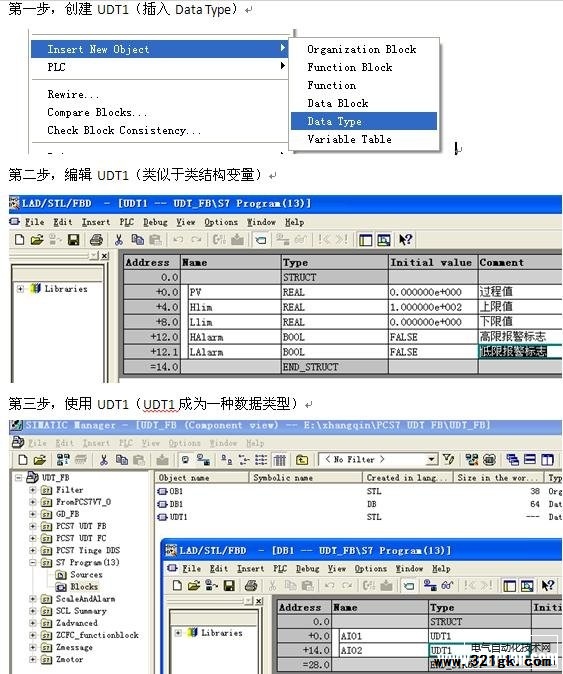

用户有时为了方便，先创建一个udt（和创建db块一样），写好自己需要的数据结构。然后在创建db块时，如果需要就可以插入你建好的udt（输入个name，类型输入udt的名字，比如udt1），如果你切换到数据视图，你就可以看到你原先创建的udt的结构了。
