请别忽视了PLC的随机附件-S7-1500安装导轨接地螺栓套件

也许很多新工程师都没有注意到西门子大部分设备都有随机附件，这些附件的作用可是不容小觑，设备缺了它们可能无法正常工作，严重的也可能会延误工期。这个故事为大家整理了很多设备的关键附件，大家日后在拆检新设备包装时一定要留心了。

工作至今一直在技术支持的第一线，遇见过很多棘手的又让人哭笑不得的问题，最常见的就是每年总会有几个马大哈不是把S7-300的背部总线连接器给丢了，就是找不到ET200S的终端模块了，东西虽然不起眼，但缺了它们系统还真不能工作，急人呐。平日里多个心眼趁备件维修的机会攒了几个，凑巧了能解个燃眉之急，但大部分也只能眼看着这些马大哈们耽误工期或花冤枉钱了。

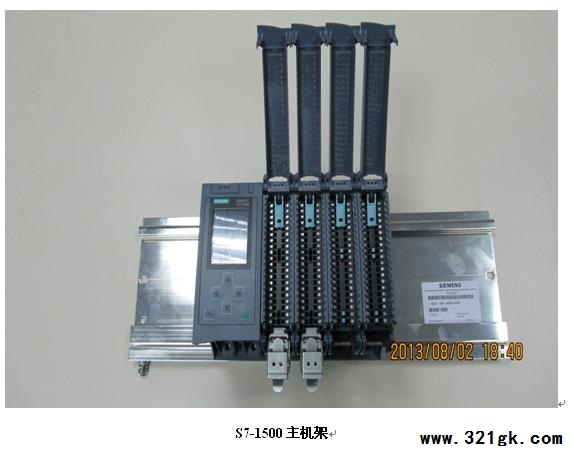

这不，不久前订购的S7-1500的样机到手了，满怀兴奋的心情把样机安装了起来，新鲜之余也关注了一下S7-1500的随机附件，发现不容乐观，跟S7-300比有不少的差别，觉得有必要给大伙介绍一下：

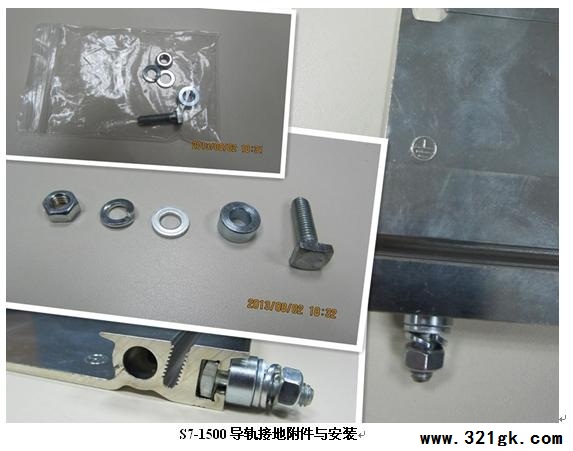

1. S7-1500安装导轨
附件：接地螺栓套件
遗失指数：☆☆☆☆☆
重要指数：☆☆☆☆☆

        与S7-300的导轨包装不同，S7-1500的导轨包装中是有随机附件的，一包接地螺栓套件。我在拆包装时，里面的包装袋的封口没有封住，结果拿出导轨时，这些附件嘀里嘟噜洒落了一地，费了老半天才找齐的。

        注意哦，S7-1500的导轨上不再像S7-300的导轨那样焊接有固定的接地螺栓了，导轨的有效接地就全靠这套附件了；另外，螺栓的头也有些特殊，是方的；总之5个附件里少了头两个中的一个，就不能用了。

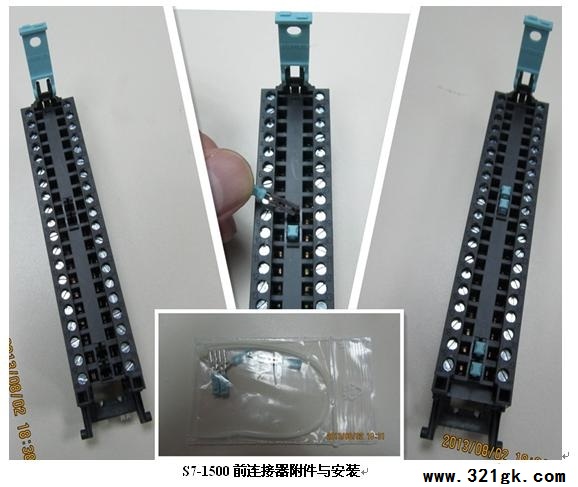

2.  S7-1500前连接器
附件：24V电源跳线插片
遗失指数：☆☆☆☆
重要指数：☆☆☆

        这个附件在前连接器的包装里，在开关量的模块上需要使用，依我看如果丢了，想要用替代的东西还不是那么容易的；好在不是所有的模块上都要使用这个附件的，比如模拟量模块就不需要，因此可在平时注意搜集一些，以防不时之需。

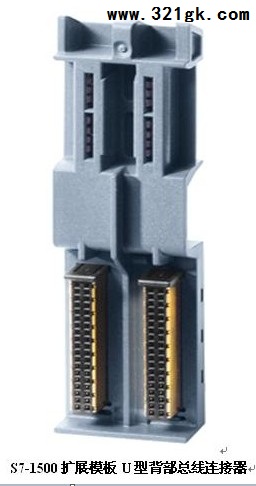

3.  S7-1500扩展模块
附件：U型背部总线连接器
遗失指数：☆☆☆
重要指数：☆☆☆☆☆

        每个扩展模块的包装里都有这个附件，不用多说，大家一定是很熟悉的了。如果少了这个附件，我想大家都应该清楚后果是什么了，现阶段短期内要想找个备件也如同天方夜谭一般，等以后有源大底板发布，这个附件才会可能有些富裕的备件。

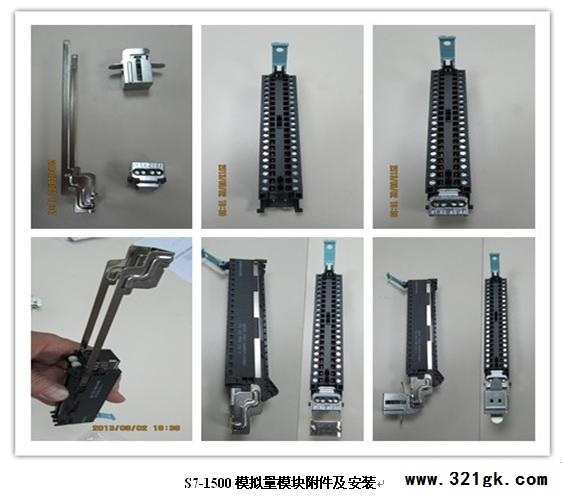

4.        S7-1500模拟量模块
附件：模块供电端子及屏蔽支架抱箍
遗失指数：☆☆☆☆
重要指数：☆☆☆☆☆

每个模拟量扩展模块的包装里除了U型连接器的附件，还会有模拟量模块的供电端子，以及屏蔽支架及弹簧抱箍这些附件，其中最重要的是供电端子，东西很小，很容易找不见，少了它模拟量模块是无法工作的，而且短期内想找个备件应该是极困难的，唯一的办法就是重新再买个模拟量模块了。要想这么惨痛的事情不发生，拆包安装的时候各位一定要费点心，现场监督或亲临指导，总之要让每个安装的人心里有这根弦才行哦。

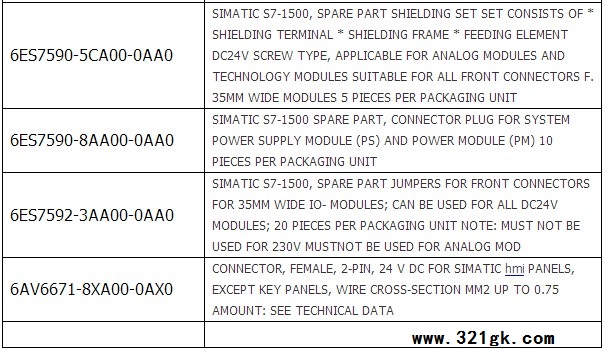

5. 一些常用附件的订货号：

(责任编辑：admin)
