西门子PLC内存卡的复制学习-S7-200 PLC的数据传送指令

200的内存卡需要连接plc，不然可以用EEPROM读写器读出，但不能反编程序。
300的MMC卡可用普通读卡器读出卡的存储映像文件，转换成WLD文件，然后用STEP7打开，再新建一个S7-300的项目，随便插入一个CPU,然后编译一下。将打开的wld文件里的所有程序块包括系统数据块一起复制到刚才生成新300项目中，覆盖所有文件。
打开PLCSIM仿真软件将这个S7-300项目下载到PLCSIM里(注意不要下载硬件组态，只是下载块文件夹里的所有块，包括系统数据块)然后从PLCSIM里上载程序就可以了，上载后就可以看到硬件组态了，即已经完全还原了MMC卡里的程序了。
400的PCMCIA可以用普通笔记本自带的PCMCIA读出映像文件，但暂时还没有转换成程序，只能用于密码破解。

西门子S7-200 PLC的数据传送指令

1．单个数据传送

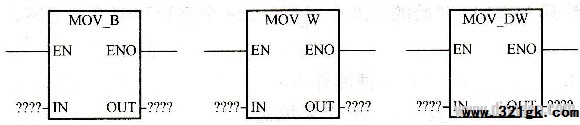

单个数据传送指令包括字节、字和双字传送指令。梯形图中的指令盒形式如图4- 37所示。

图4-37 单个数据传送指令的梯形图指令盒形式

指令格式为：MOV IN，OUT

2．数据块传送

指令类型：字节、字或双字的N个数据成组传送。梯形图中的指令盒形式如图4-38所示。

功能：使能输入(EN)有效时，把从输入(IN)字节开始的N个字节数据传送到以输出字节(OUT)开始的N个字节、字或双字中。

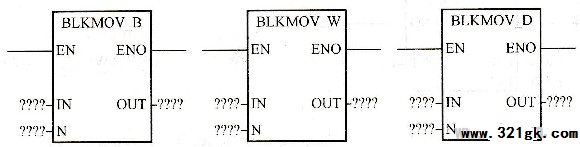

图4-38 数据块传送指令的梯形图指令盒形式

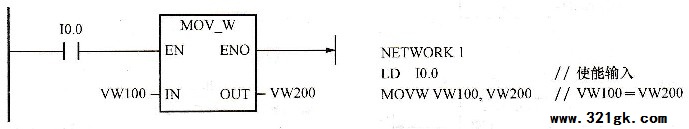

【例4-14】将变量存储器VW100中内容送到VW200中。梯形图程序如图4-39所示。

图4-39 数据传送指令应用
