1．操作面板同S7-200 CPU间的时钟操作

1．1使用S7-200 CPU时钟对操作面板的时钟同步

步骤如下：
(1) 在Micro/Win中，周期调用READ_RTC函数，以定时读取S7-200 CPU的系统时钟，将时钟信息存放在V区，比如VB100。

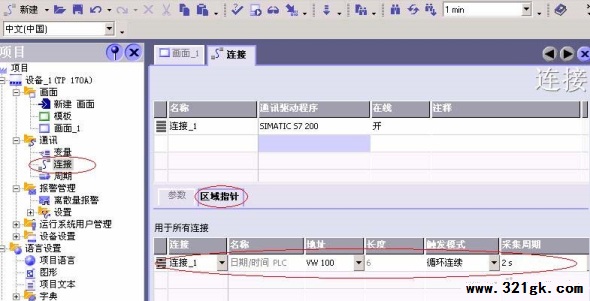

(2) 如果是用WinCC Flexible 组态：请先设置好通讯参数；然后在“区域指针”页内，建立“日期/时间plc”, 指向S7-200 中存放时间信息的区域VW100即可。见下图：

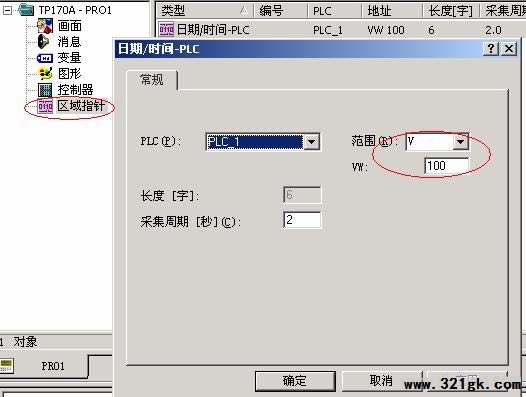

(3) 如果是用ProTool组态：请先设置好控制器的通讯参数；然后插入“日期/时间-PLC” 区域指针, 指向S7-200 中存放时间信息的区域VW100即可。见下图：

1. 2通过面板修改S7-200 PLC时钟

大致设置如下：
(1) 在操作面板项目中创建: 1个标志变量（比如：地址为 V20.0）和年、月、日、时、分、秒 6 个 BYTE变量，分别连接到PLC的连续V区中，比如：VB70 – VB75。
(2) 在 MicroWin中，用标志变量触发来调用SET_RTC，将VB70 – VB75作为时间参数传递给该函数，来实现通过面板修改S7 PLC时间。
(3) 注意：给S7-200设定系统时间时，不要给时间信息中的“星期”字节赋“0”值，请给出确切的“星期几”否则会导致时钟同步失败。或将此字节置为常数 1。
本章详细设置参考例程如下： ( 1247 KB )

2．操作面板同S7-300/400 CPU间的时钟操作

2．1 使用S7-300/400 CPU时钟对操作面板的时钟同步

步骤如下：

(1) 在Step7中：新建DB块DB1，在DB1中按顺序定义两个变量：
MyTimeDate 类型为 DATE_AND_TIME
temp 类型为 DWORD
周期调用SFC1（READ_CLK）函数（可以在OB35中调用），以定时读取S7-300 CPU的系统时钟，将时钟信息存放在变量DB1. MyTimeDate中。

(2) 如果是用WinCC Flexible 组态：请先设置好通讯参数；然后在“区域指针”页内，建立“日期/时间PLC”, 指向S7-300 中存放时间信息的区域DB1.DBW0（DB1.MyTimeDate）即可。

(3) 如果是用ProTool组态：请先设置好控制器的通讯参数；然后插入“日期/时间-PLC” 区域指针, 指向S7-300 中存放时间信息的区域DB1.DBW0（DB1.MyTimeDate）即可。
请参考例程。

2．2 通过面板修改S7-300/400 PLC时钟

大致设置如下：

(1) 在面板上新建: 1个标志变量和年、月、日、时、分、秒 6 个BYTE变量，分别连接 到PLC的DB块中DATE_AND_TIME类型的6个字节（其余字节不用），例如：DB2.SetDateTime (类型为DATE_AND_TIME)。

(2) 在 Step7，用标志变量触发来调用SFC0（SET_CLK），将DB2.SetDateTime作为时间参数传递给该函数，来实现通过面板修改S7 PLC时间。

本章详细设置参考例程如下： ( 1433 KB )

重要事项： 样例程序是免费软件。每个用户都可以免费使用，复制或转发该程序。程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。使用该软件的风险完全由用户自行承担。由于它是免费的，所以不提供任何质保、错误纠正和热线支持。
