1删除安装目录下的文件硬件

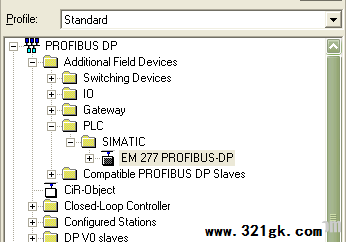

以下的操作步骤以更新EM277的GSD文件为例，删除之前GSD文件在STEP 7硬件组态Catalog的中的位置如图1所示。

图1 删除之前的Catalog

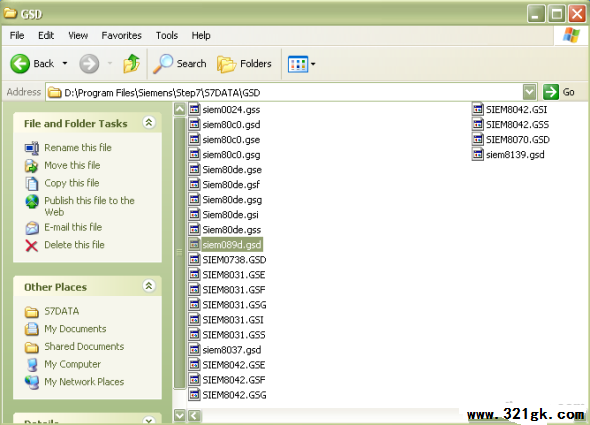

找到GSD文件安装的目录，如图2所示STEP7安装在D盘，路径：D:\Program
Files\Siemens\Step7\S7DATA\GSD。

图2 GSD文件的路径

删除该路径下EM277的GSD文件，图2所示的siem089d.gsd文件。

2更新硬件目录

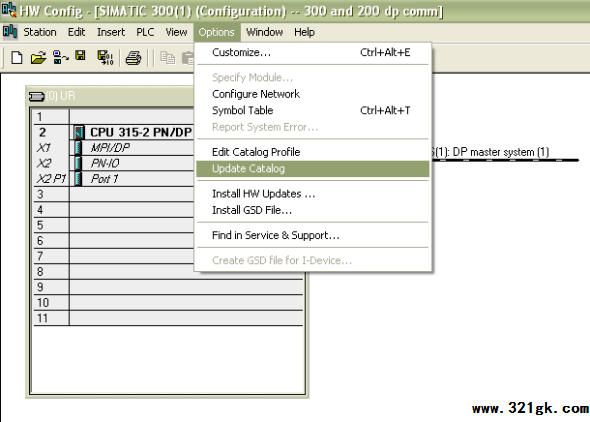

打开项目的hardware，在菜单栏选择Options/ Update catalog，如图3所示，大约10秒钟之后，硬件的catalog将得到更新。

图3 选择Update Catalog

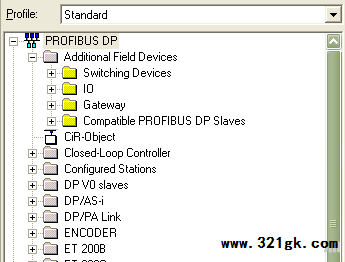

更新之后的Catalog如图4所示，EM277模块的GSD文件已经消失。

图4 删除GSD之后的 Catalog

3 注意事项
删除原GSD文件时，STEP7软件的打开与否对该操作无影响；移除GSD文件之后必须在硬件窗口中点击Update Catalog，而安装GSD文件之后则无需进行该操作。
